ERRES  FM 521

 FM inbouweenheid

1952

De Erres FM-eenheid FM 521 is een complete ontvanginrichting voor de FM-band. Met eigen voeding, echter zonder laagfrequent eindversterker. Hiervoor wordt het laagfrequent gedeelte van de radio-ontvanger gebruikt. De FM 521 is geschikt om in de Erres toestellen KY 525, KY 5265, KY 529 en KY 535 ingebouwd te worden.

Algemene Gegevens
Golfbereik: FM 87 - 101 MHz
Buizen: EF80 HF versterker
ECC81 mengbuis-oscillator
EF80 MF versterker
EF80 MF versterker
EB91 ratio-detector
Kringen: Afgestemde h.f.: 3
Afgestemde m.f.: 3 x 2
Middenfrequentie: 17 MHz
Gevoeligheid: < 5 ÁV voor 20 dB ruisonderdrukking
Netspanningen: 220 Volt
Afmetingen: Breedte: 330 mm
Hoogte:  120 mm
Diepte:   60 mm
Gewicht: 1,9 kG
Prijs: f 120,-

 .

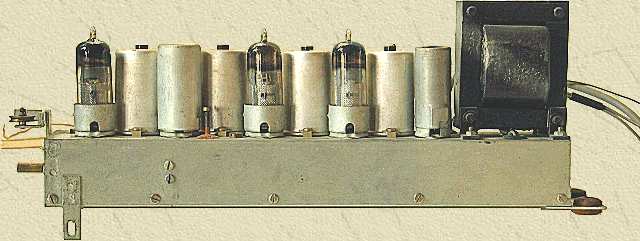

De losse inbouweenheid FM521

*

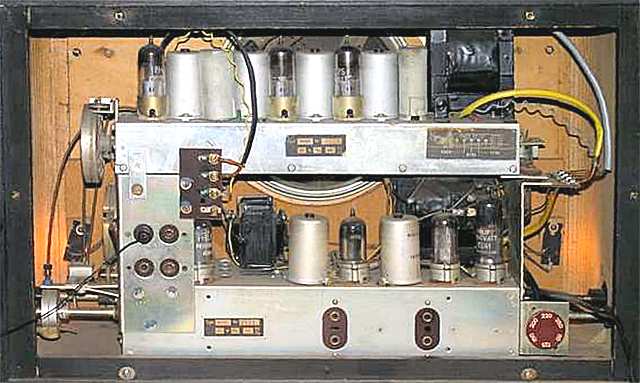

De FM521 ingebouwd in een Erres KY 525

*

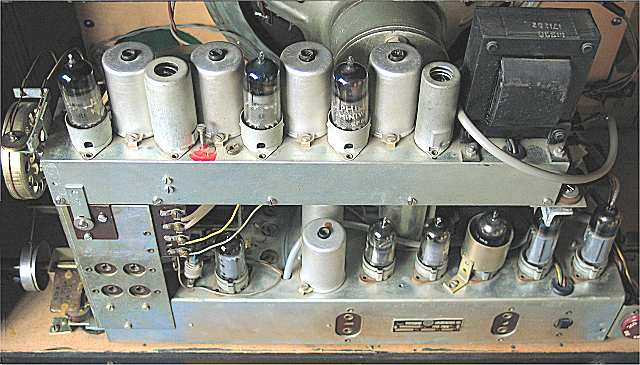

De FM521 ingebouwd in een Erres KY 529.

 De KY 529 werd ook geleverd met reeds ingebouwde FM 521 onder de naam KY 529FM.

Met dank aan John Hupse voor bovenstaande 3 foto's. John's Radio Web

Het inbouwvoorschrift, tevens service doc., kan hier worden gedownload als PDF.

Het schema van de FM 521 kan hier worden gedownload, als PDF.
