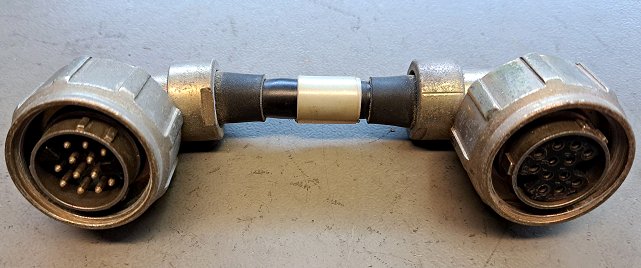

GRS-3002

Panorama-ontvanger

In 1952 werd een begin gemaakt met de constructie van een zogenaamde panorama-ontvanger die een belangrijke rol speelt bij de zogenaamde elektronische oorlogvoering. Het onderzoek leidde tot twee ontvangers; te weten: type 1, een ontvanger die het gebied van 0,1 tot 30 MHz "bekeek" en type 2 voor het gebied van 30 tot 180 MHz.

Beide ontvangers werden door een groot aantal instanties, waaronder ook verscheidene buitenlandse, beproefd. De Koninklijke Landmacht plaatste bij de firma Van der Heem een opdracht voor de fabricage van een serie die in grote trekken conform type 1 was.

Voor de ontwikkeling van Panorama-ontvangers in Nederland, zie: www.vanderheem.info/panoramaontvangers.html





Presentatie op de Firato in september 1963

*

*

De Panorama-ontvanger KL/GRS-3002 heeft een frequentiegebied van  0,1 - 30,2 MHz en is in frequentiebanden van een 0,5 MHz instelbaar. Alle antennesignalen van een ingestelde frequentieband verschijnen op de vijf beeldbuizen, waarbij elke beeldbuis een frequentiegebied van 100 kHz bestrijkt.

Technische gegevens

Frequentiegebied 0,1 – 30,2 MHz
Zichtbaar frequentiegebied 500 kHz (100 kHz per kathodestraalbuis)
Tijdbasisfrequentie 25 of 50 Hz

Gevoeligheid: Beeldkanaal

Een antennesignaal 1 van ca. 3 µV veroorzaakt een goed zichtbaar beeldsignaal van tenminste 2 mm.

Gevoeligheid:  Geluidkanaal Elk zichtbaar zendersignaal is hoorbaar te maken, echter voor verstaanbare radiotelefoniesignalen is een antennesignaal van ca. 10 µV nodig.
Geluidkanaal

Op elk zichtbaar zendersignaal kan het geluidkanaal worden afgestemd. Via het geluidkanaal kunnen zowel AM als FM signalen hoorbaar worden gemaakt (FM  geschikt tot 25 kHz deviatie).

De plaats/frequentie van het geluidkanaal kan op de beeldbuizen zichtbaar worden gemaakt.

Scheidend vermogen

De toppen van twee naast elkaar gelegen signalen van gelijke grootte zijn nog afzonderlijk waarneembaar bij: een frequentieverschil van ca. 4 kHz met schakelaar ZWAAI op 25 Hz of een frequentieverschil van ca. 6 kHz met schakelaar ZWAAI op 50 Hz.

Oversturingsgrens

Oversturingsgrens ligt bij 50 dB boven 2mm (oversturing veroorzaakt beeldindicaties, die geen antennesignalen zijn.)

Antenneverzwakkers

Met de schakelaars VERZWAKKER GROF en VERZWAKKER FIJN is een verzwakking van 0-90 dB mogelijk in stappen van 5 dB.

Onnauwkeurigheid bij frequentiebepaling



1e. Eigen fout van het apparaat (na ijking) : tot ca. 5 kHz.

2e. Te verwachten afleesfout (van de bedienaar) : ca. 3 kHz.

HF ingangsimpedantie

50 Ω nom. asymmetrisch (antenne-ingangsconnector: BNC plug UG-219a/U)

LF uitgangsimpedantie 600 Ω
LF uitgangsvermogen 0,5 Watt
2 connectors AUDIO

Aansluitmogelijkheid voor hoofdtelefoon (bv H-113/U) en/of luidspreker  (bv LS-166/U)

Voedingsspanning

220 V ±10%, 45-65 Hz  (eventueel door 3e ech. in te stellen op 110 V ±10%, 45-65 Hz

Opgenomen vermogen 330 VA
Omgevingstemperatuur

De installatie functioneert bij een omgevingstemperatuur van -25ºC tot +40ºC.

Afmetingen Hoog 62 cm, breed 51 cm en diep 43 cm.
Gewicht ± 90 kg

*

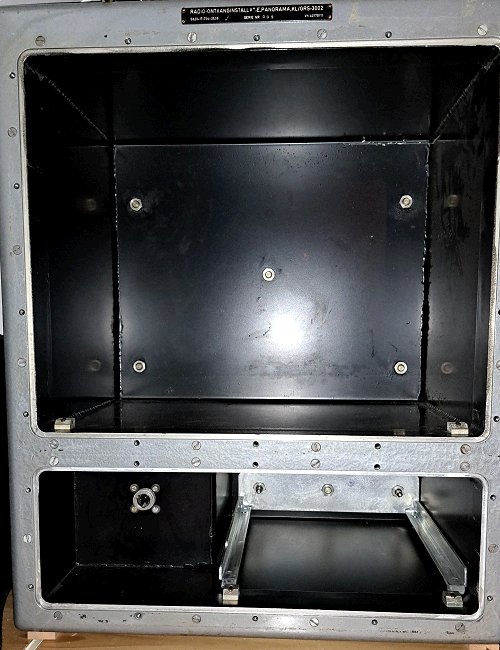

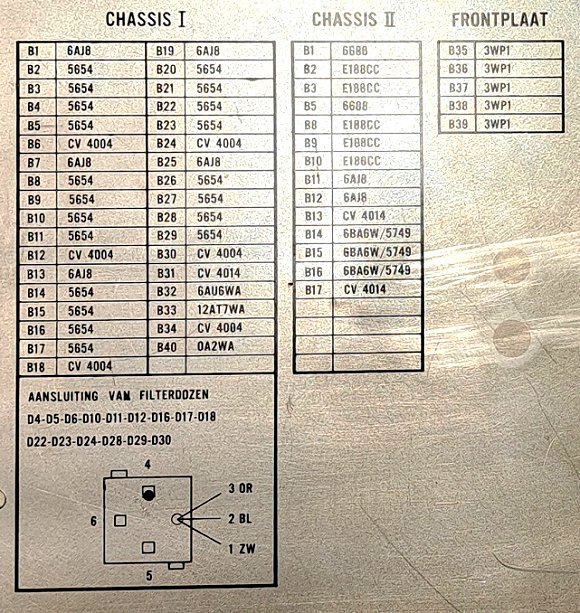

Buizenbezetting:

*

*

*

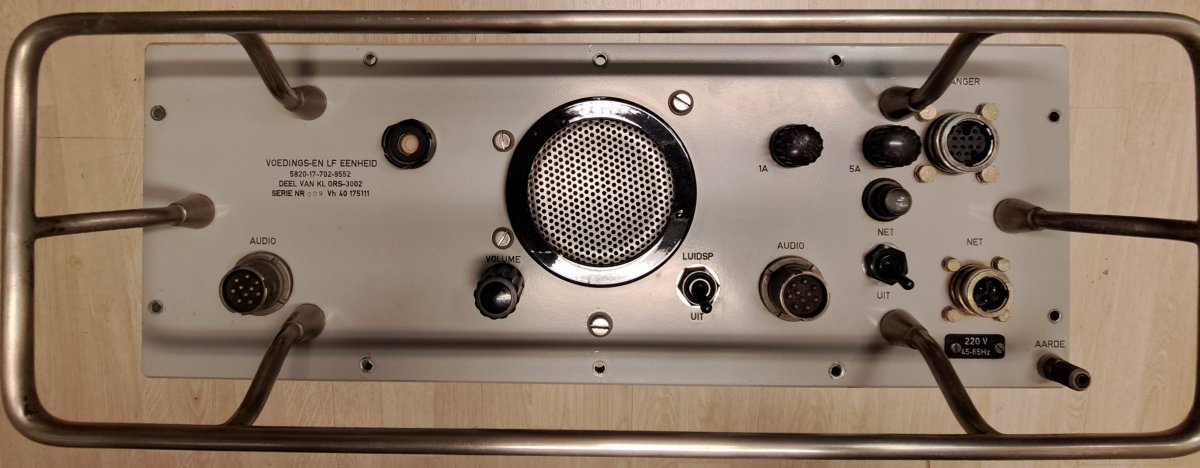

Laagfrequent en voedingsdeel, klik hier voor een grotere foto

*

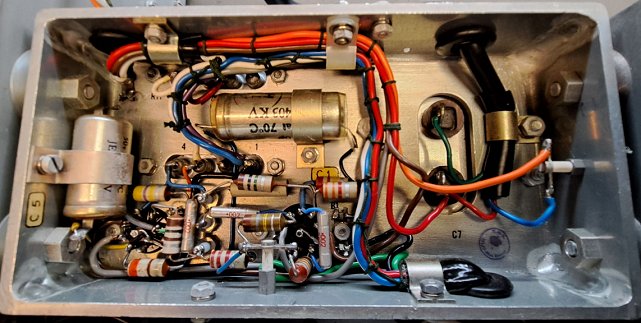

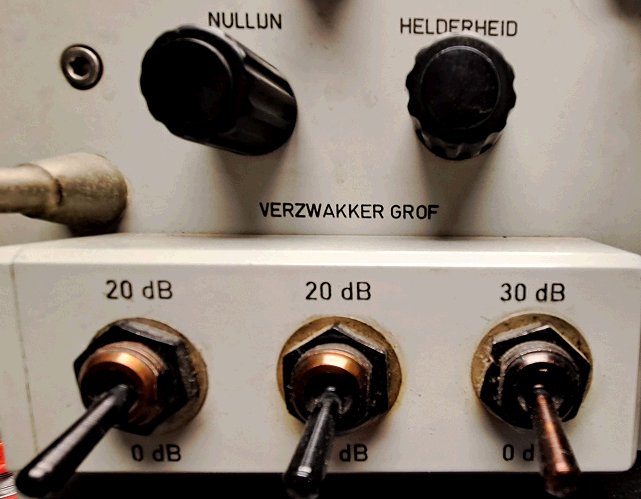

Antenne verzwakker

*

Voeding en LF-versterker van boven gezien

*

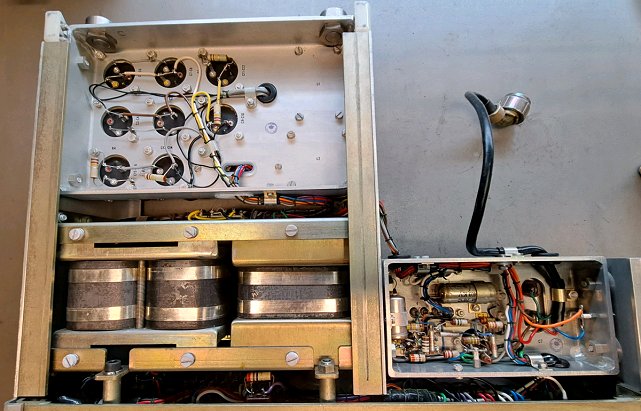

Voeding en LF-versterker onderzijde

*

LF-versterker onderzijde

*

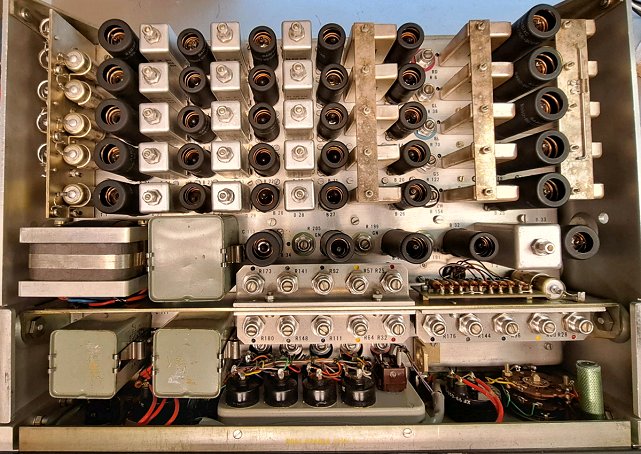

Buizen compartiment ontvanger - klik hier voor een grotere foto

*

*

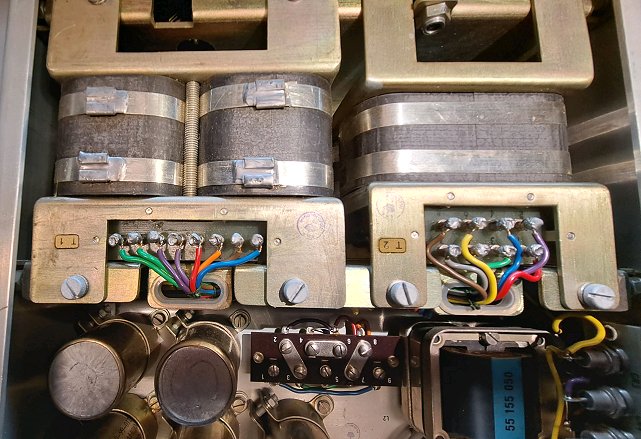

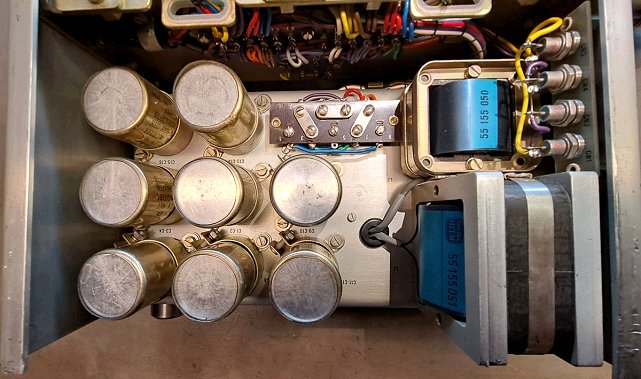

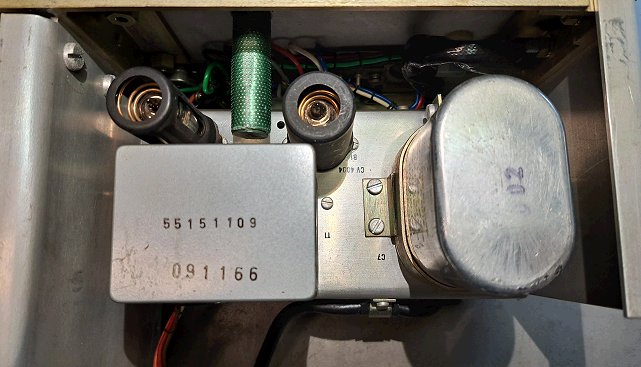

Detail van voeding

*

Detail van voeding

*

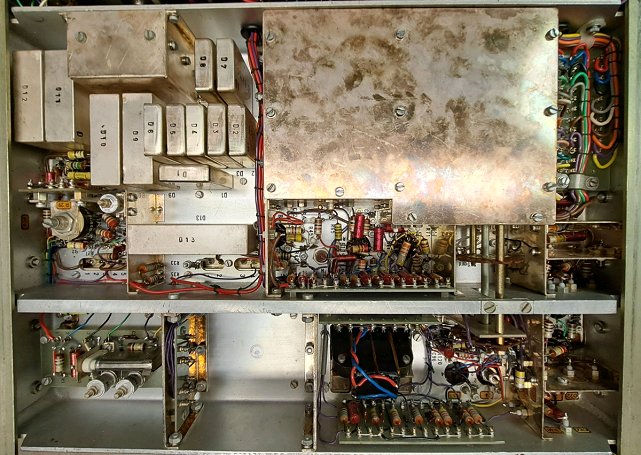

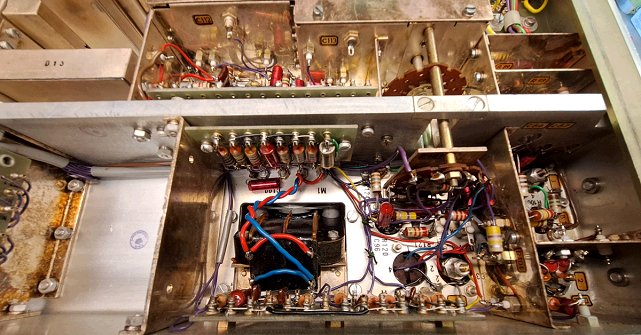

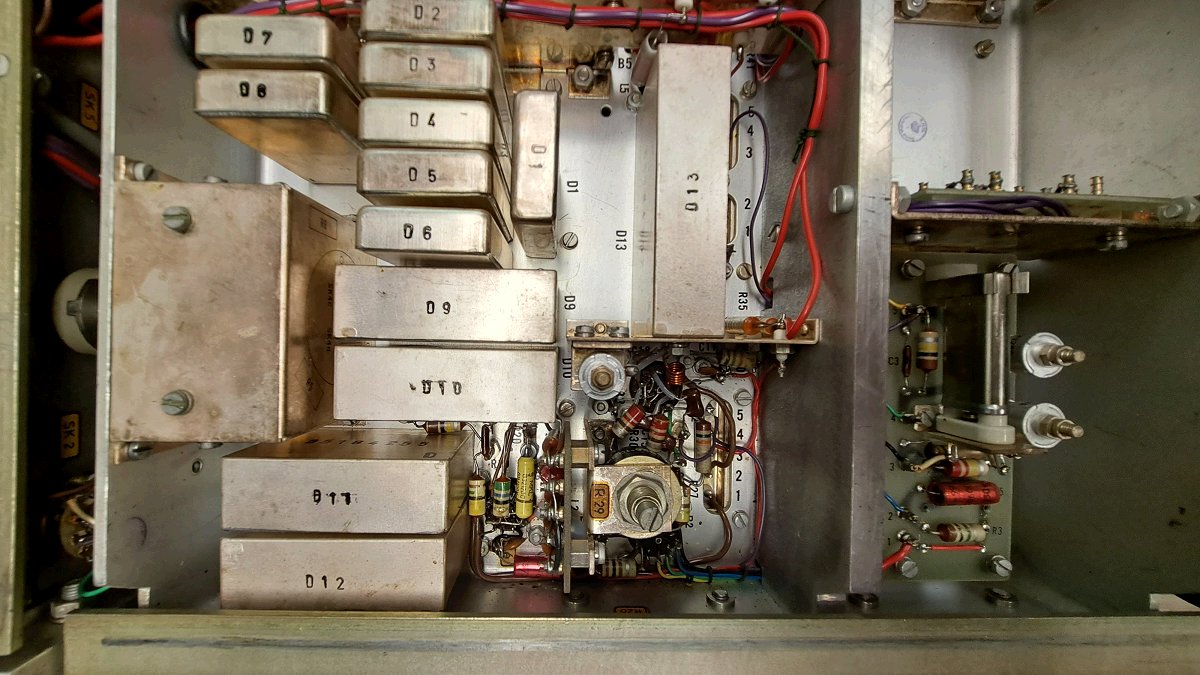

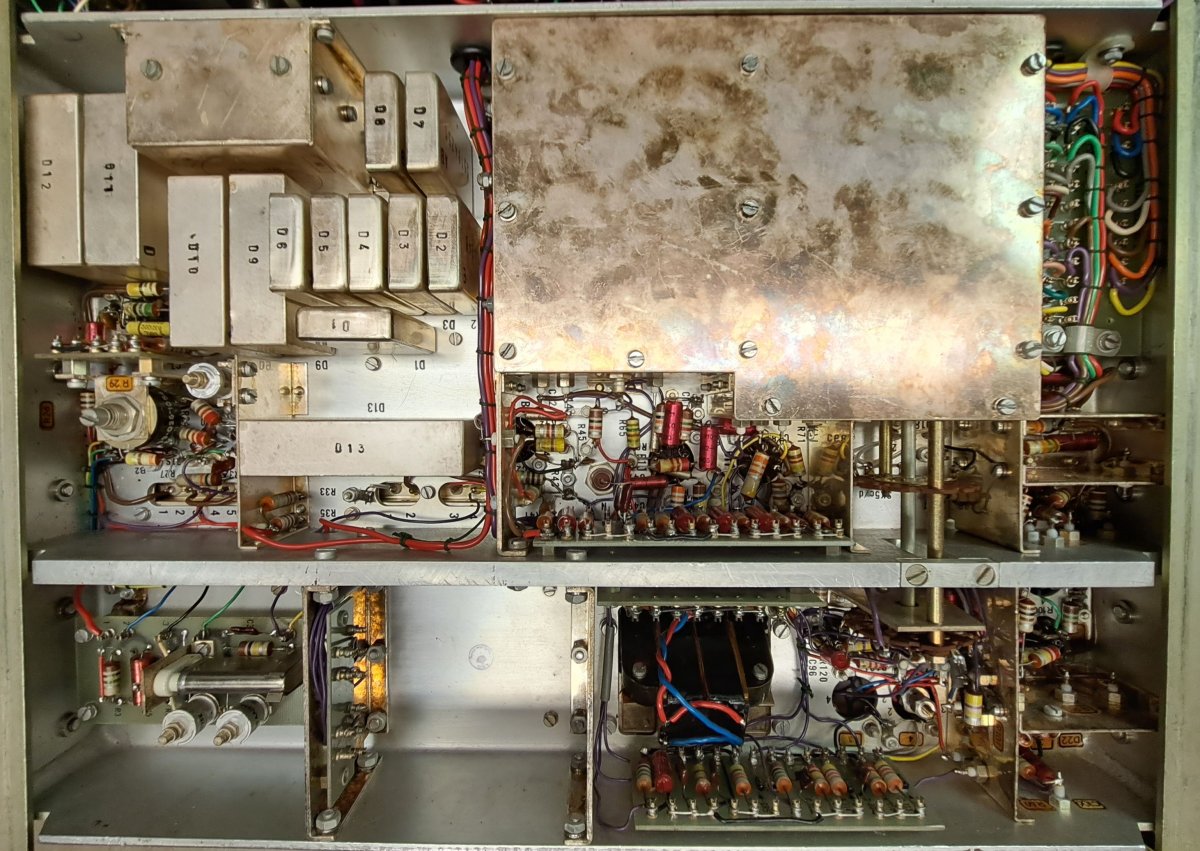

Onderzijde ontvanger - klik hier voor een grotere foto

*

klik hier voor een grotere foto

*

Klik hier voor een grotere foto

*

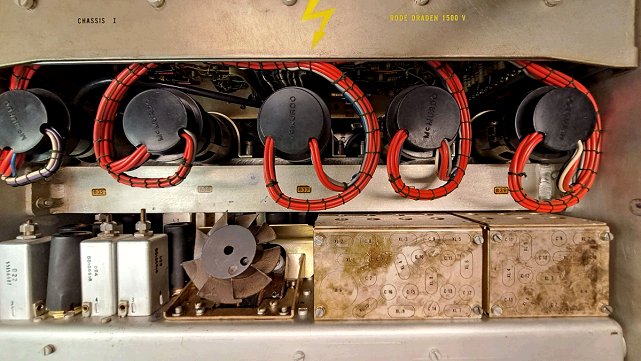

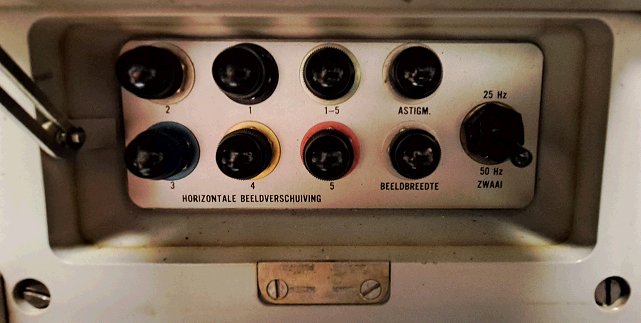

Aansluitingen kathodestraalbuizen

*

*

*

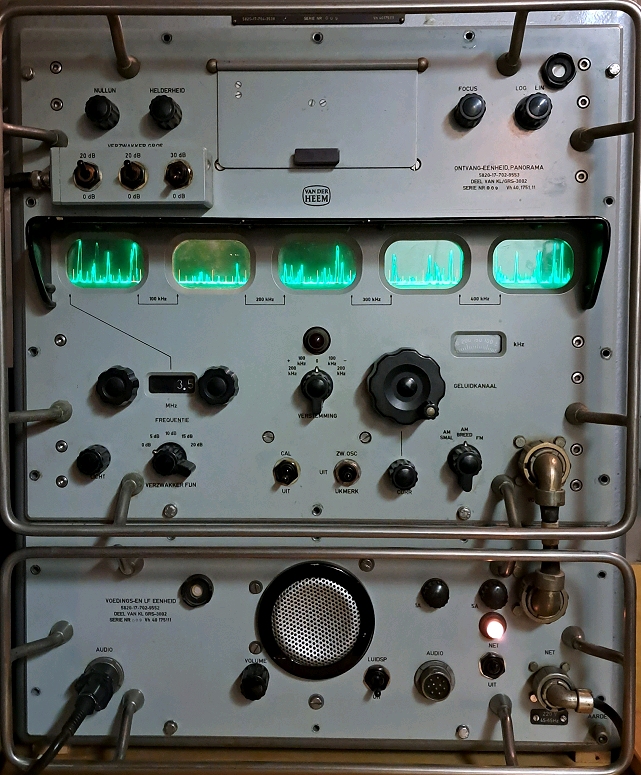

GRS-3002 in werking

*

Hartelijk dank aan de heer Mans Veldman, PA2HGJ, voor het maken en beschikbaar stellen van bovenstaande kleuren foto's.
