  HB 64

   Professioneel

Radio ontvangtoestel

1939

Professioneel Radio ontvangtoestel voor wisselstroom. Werkt volgens het superheterodyne principe.

Deze ontvangers werden in eerste instantie gebouwd voor Radio-distributie Centrales, maar werden ook gebruikt voor omroepinstallaties in bedrijven.

Algemene Gegevens
Golfbereiken: Korte golf: 16 - 51 m
Middengolf: 185 - 570 m
Lange golf: 700 - 2050 m
Buizen: EK2 mengbuis-oscillator
EBF2 detector-m.f. versterker
EBC3 l.f. versterker
EL3 eindbuis
EFM1 afstemindicator
1823    gelijkrichtbuis
Kringen: Afgestemde h.f.:
Afgestemde m.f.:
Middenfrequentie: 110 kHz
Bandbreedte: 3 standen: Minimum - Normaal - Maximum
Gevoeligheid:
Uitgangsvermogen:
Netspanningen: instelbaar: 110, 125, 145, 200, 220 en 245 Volt
Afmetingen: Breedte: 53,4 cm 21-inch systeem
Hoogte:  29 cm
Diepte:   24 cm
Gewicht: 16,3 kg.
Prijs:



*

*

*

klik hier voor een grotere afbeelding van de onderzijde

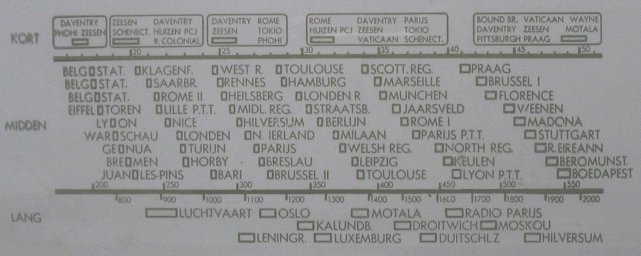

Detail van de stationsnamenschaal

*

Een service doc. of schema is (nog) niet beschikbaar, de schakeling met uitzondering van de EBC3 vertoont grote gelijkenis met de ERRES  KY 188. (een schema is van die pagina te downloaden)

Voor meer theoretische uitleg en de eisen die aan een dergelijk ontvanger gesteld werden; zie het artikel van ing. J. Roorda: Ontvangapparaten.

Meer info over: H&B Radio-centrales

Meer info over: Omroep- en alarmapparaten anno 1940.

Nog meer info: Radiocentrales 1 (principe), Radiocentrales 2 (versterkers), Radiocentrales 3 (verschillende systemen), Radiocentrales 4 (Radiocentrales en omroepsystemen)

*

Met dank aan Henk v.d. Ende - PA5HE - www.hvde.nl/radio/philips/HB64/HB64.shtm voor het mogen plaatsen van de bovenstaande foto's.
