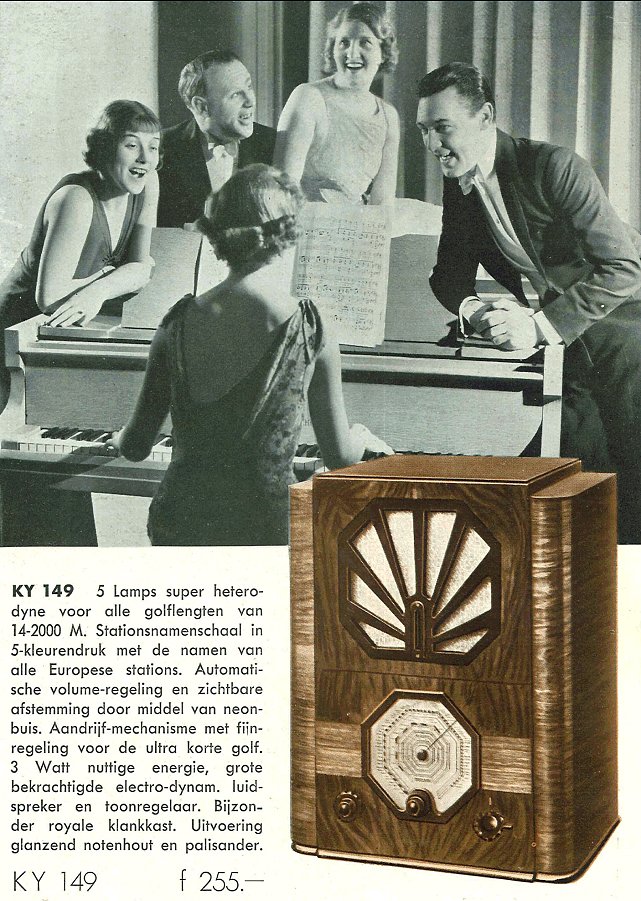

ERRES KY 149 Radio ontvangtoestel 1935 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Radio ontvangtoestel voor wisselstroom. Werkt volgens het superheterodyne principe. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
In het tijdschrift 'Radio Centrum' verscheen de volgende bespreking (spelling anno 1935); |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Erres KY 149 Deze superheterodyne bestrijkt het geheele golfgebied van 14,0 tot 2030 meter, met slechts één hiaat tusschen 560 en 835 meter. Dit gebied is in vijf stukken verdeeld, die elkaar, op de genoemde uitzondering tusschen midden en lange golven na, eenige meters overlappen. Het hiaat ligt ter weerszijden van de golflengte van de middenfrequent versterker. Deze kan natuurlijk niet ontvangen orden. Een bijzonderheid van dit toestel in vergelijking met de tot nu toe besprokenen is, dat er een fijnregelknop op de afstemming aanwezig is. Hierdoor wordt vooral het zoeken en instellen van K.G. stations vergemakkelijkt. Wat het schema betreft, het volgende: Vóór de menglamp L2 is een h.f. varipenthode AF3 als hoogfrequent-versterker (L1) geschakeld. Daardoor wordt de vóórselectie zoodanig vergroot, dat storingen of hinderlijke verschijnselen door spiegels sterk worden verminderd. Dit is direct merkbaar bij K.G. ontvangst waarbij een zender al zeer sterk moet doorkomen om op twee afstemmingen hoorbaar te worden. Bovendien is het menglampgeruisch door de extra voorversterking zeer laag. Deze eerste versterkingtrap wordt automatisch geregeld door de volle diode gelijkspanning via de afvlakweerstanden R12 en R20. De antennekringen zijn speciaal ontworpen met het oog op frequentie onafhankelijke opslingering, blinde plekken, enz. De menglamp is een octode (AK2). Hieronder volgt een tabel, waarin naast elkaar zijn opgenomen frequentie, gevoeligheid, bandbreedte, resp. bij 10, 100- en 1000-voudig signaal, benevens de schaalaflezing van den wijzer.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
In ieder bereik van de golflengteschakelaar zijn drie metingen verricht. De getallen wijzen uit, dat de ontvanger gevoeliger is voor de ontvangst van de zelfde frequentie met kleine condensator en groote spoel, dan met groote condensator en kleine spoel. Vooral op het K.G. is het verschil groot. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Aquarel geschilderd door P. v.d. Hem, genaamd "Leve de ERRES radio", met op de achtergrond een KY 149. Eenvoudige service-doc. incl. schema is hier te downloaden als PDF-file. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
