ERRES KY 188 Radio ontvangtoestel 1939 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

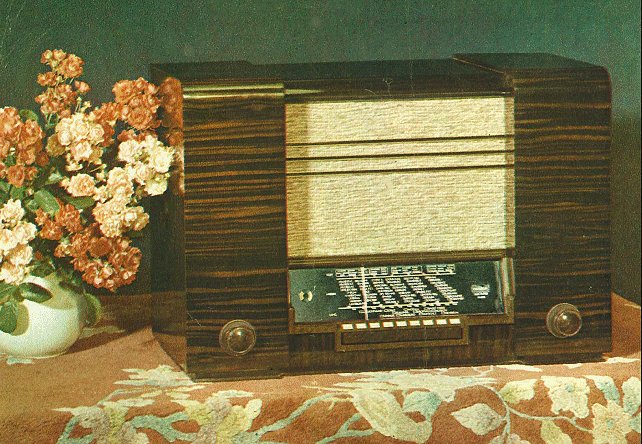

Radio ontvangtoestel voor wisselstroom. Werkt volgens het superheterodyne principe. Bij dit toestel is royaal gebruik gemaakt van druktoetsen, iets wat in 1939 tamelijk zeldzaam was. Bovendien worden de drie linkse en de meest rechtse toets gebruikt als voorkeuze toetsen. (MG en LG) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Bovenstaande foto komt uit de ERRES folder 1938-1939, evenals onderstaande tekst: Een wonder van natuurgetrouwe weergave. K.Y. 188. In dit toestel zijn de laatste gezichtspunten op het gebied der natuurlijke weergavekwaliteit verwerkt. Het onvermijdelijke verlies aan lage tonen door de beperkte afmeting der kast en het verlies aan hoge tonen door de noodzakelijke minimum selectiviteit zijn hier beide door een ingenieuze schakeling grotendeel gecompenseerd. Bovendien is dit alles naar eigen smaak regelbaar: met de basschakelaar kunnen de lage tonen verzwakt worden en met behulp van de octaafschakelaar de hoge tonen. Een ideaal toestel door zijn fraaie weergave, drukknopbediening en mooie kast uit kostbaar coromandelhout. Dit toestel heeft de volgende eigenschappen: 1. Superheterodyne ontvangschakeling - 2. Drie golfbereiken: 16-52 m; 190-580 m; 750-2000 m - 3. Lampen: EK2; EBF2; C/EM2; EL6; AZ1 - 4. Octaafschakelaar - 5. Matig stroomverbruik - 6. Physiologische volumeregeling - 7. Tegenkoppeling met correctie van hoge en lage tonen - 8. Zichtbare afstemming door kathodestraalindicator - 9. Zes door drukknoppen afstembare stations - 10. Automatische golfbereikomschakeling - 11. Eenvoudige instelbaarheid van de stations - 12. Geruisonderdrukking bij automatisch afstemmen - 13. Drie drukknoppen voor keuze der golfbereiken - 14. Groot eindvermogen door 18 Watt eindlamp - 15. Permanent-dynamische luidspreker met klankverstrooier - 16. Basschakelaar - 17. Aansluitingen voor gramofoon en extra luidspreker - 18. Luidspreker-schakelaar - 19. Overzichtelijke gouden stationsschaal - 20. Attractieve indicatie voor de selectiviteit - 21. Zes verschillende netspanningen - 22. Gepolitoerde coromandelhouten kast met gouden versieringen. Prijs f 195,-. . |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Het mechanisme van de druktoetsen is besproken in het boek 'Radiotechniek' van P.J.J. Diks, uitgegeven door de Technische boekhandel H. Stam in november 1941. Zie hier onder: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

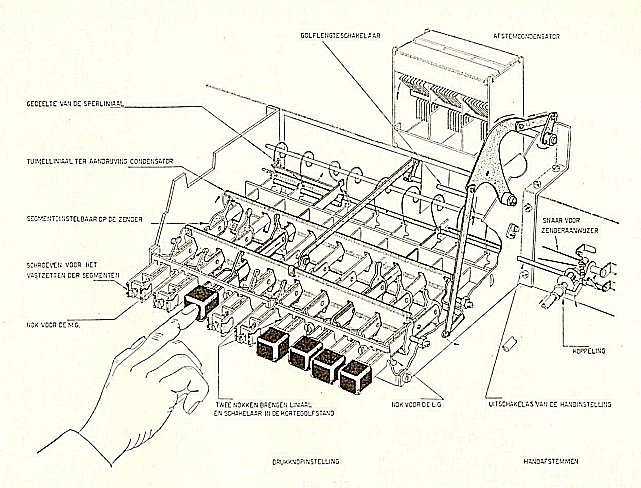

Het mechanisme, zoals hier onder afgebeeld, bestaat uit negen z.g.
stoters, welke bij het indrukken het hand-afstem- mechanisme buiten
werking stellen. Op de stoters bevinden zich verstelbare segmenten,
waardoor een liniaal wordt gedraaid, die de regelcondensator in de
juiste stand brengt. Om de segmenten op de gewenste zender in te
stellen, stemt men eerst af, verwijdert men de drukknoppen van de
stoters, draait de schroeven los, drukt de stoter in en zet de
schroeven weer vast. Op de stoters bevinden zich nokken. De stoters
met een nok aan de bovenzijde draaien bij het indrukken de voorste
liniaal achterover, een stoter met een nok aan de onderzijde wentelt
de liniaal voorover en een met nokken aan boven- en onderzijde
brengt de liniaal in een verticale stand; de golflengteschakelaar
wordt op deze wijze in een der standen: korte-, midden- of lange
golf gebracht. De drie linkse stoters dienen voor de middengolf, de
rechter voor de lange golf, de middelste stoters hebben geen
segmenten en dienen voor golflengte-omchakeling bij handbediening.
Kortegolfontvangst kan alleen door handbediening geschieden.
Voor een grotere afbeelding klik hier. * |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
*
Met dank aan Thijs Bouma voor bovenstaande 2 foto's *
*

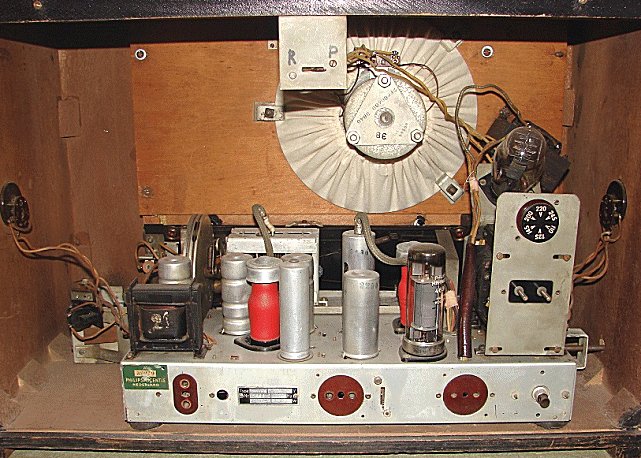

Zo kan een toestel er uit zien na 75 jaar...., voordat het wordt schoongemaakt.

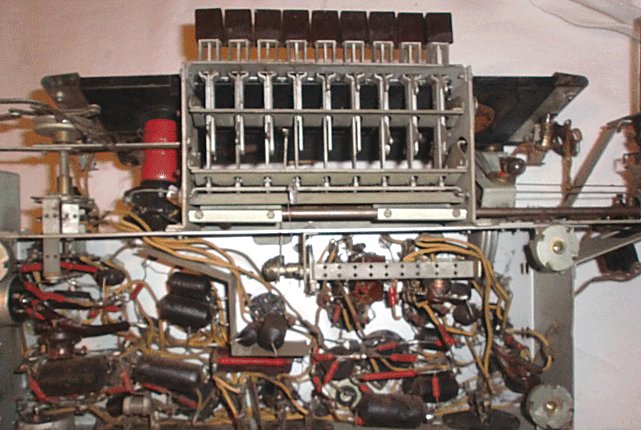

Met dank aan Ite Seubring voor bovenstaande 3 foto's. * |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
