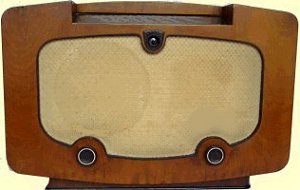

 ERRES  KY 457

    Radio ontvangtoestel

1945

Radio ontvangtoestel voor wisselstroom. Werkt volgens het superheterodyne principe.

Dit is het eerste nieuwe ERRES toestel, dat na de tweede wereldoorlog werd gefabriceerd. Het  eerste exemplaar kwam vrijdagmorgen 17 augustus 1945 van de band.

Algemene Gegevens
Golfbereiken: Korte golf:
Middengolf:
Lange golf:
Buizen: Versie 1 Versie 2
ECH4 ECH21 mengbuis-oscillator
EF9 EF22 m.f. versterker
EBL1 EBL21 detector - eindbuis
EM4 EM4 afstemindicator
1823 1823 gelijkrichtbuis
Kringen: Afgestemde h.f.:
Afgestemde m.f.:
Middenfrequentie: 106 kHz
Gevoeligheid:
Uitgangsvermogen:
Netspanningen: 110 - 245 V
Afmetingen: Breedte
Hoogte
Diepte
Gewicht:
Prijs: f 375,-

Zoals in bovenstaande tabel is te zien zijn er twee versies van dit toestel geproduceerd. De eerste, van 17 augustus 1945, had nog de vooroorlogse buizen ECH4, EF9 en EBL1, de tweede versie, waarschijnlijk winter 1945/1946 uitgekomen, had de modernere buizen ECH21, EF22 en EBL21 op deze plaatsen zitten.

Het schema plus onderdelenlijst (2e versie) is hier te downloaden als PDF-file.
