  ERRES  KY 477

    Radio ontvangtoestel

1947

Ontvangtoestel voor wisselstroom. Werkt volgens het superheterodyne principe.

De ERRES KY 477 was het eerste grote luxe toestel van Van der Heem na WO II. Het had een balans-eintrap van 8W. met 2x EBL21, de extra EF22 in de voortrap maakte het ook tot een gevoelig toestel, dat aan een betrekkelijk kleine antenne voldoende had.

Algemene Gegevens
Golfbereiken: Korte golf: 14 - 51 m
Middengolf: 175 - 580 m
Lange golf: 700 - 2100 m
Buizen: EF22 h.f. versterker
ECH21 mengbuis-oscillator
ECH21 m.f. versterker - fase-omkeerbuis
EF22 l.f. versterker
2x EBL21 balans-einversterker
EM4 afstemindicator
AZ4 gelijkrichtbuis
Kringen: Afgestemde h.f.: 1 + 1
Afgestemde m.f.: 2 + 3
Middenfrequentie: 452 kHz
Gevoeligheid: < 10 ÁV
Uitgangsvermogen: 8 Watt bij 5% vervorming, gem. bij 400 Hz
Netspanningen: omschakelbaar: 110, 125, 145, 200, 220 en 245 Volt
Afmetingen: Breedte 600 mm
Hoogte 365 mm
Diepte 280 mm
Gewicht: ca. 15,5 kg
Prijs: f  575,-

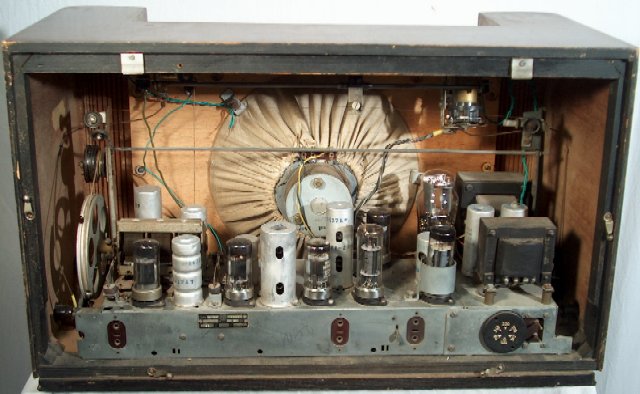

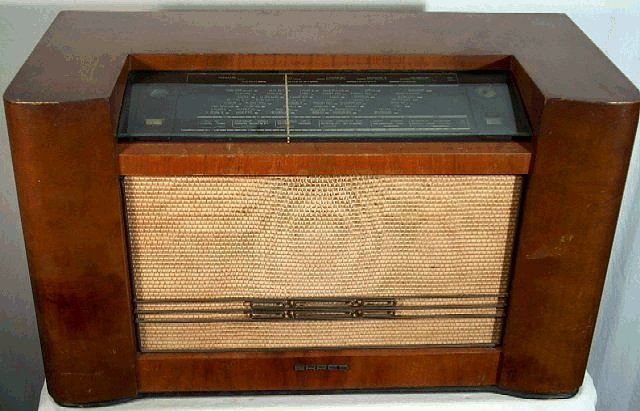

Bovenstaande 3 foto's zijn 'geleend' van www.antiekradio.nl

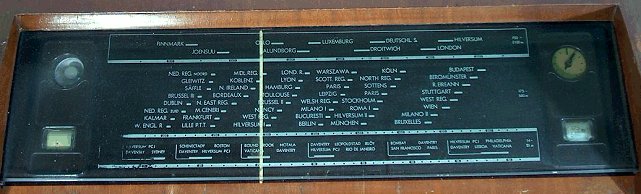

De hierboven afgebeelde stationsnamenschaal, is niet de originele schaal die bij de productie is geplaatst. Deze schaal is blijkbaar in 1950 vervangen, i.v.m. met de in maart 1950 gewijzigde stationsindeling op Lange- en Middengolf. Voor meer info hier over zie: nieuwe golflengten.

***

Service-doc. incl. schema kunt u hier downloaden als PDF-file.
