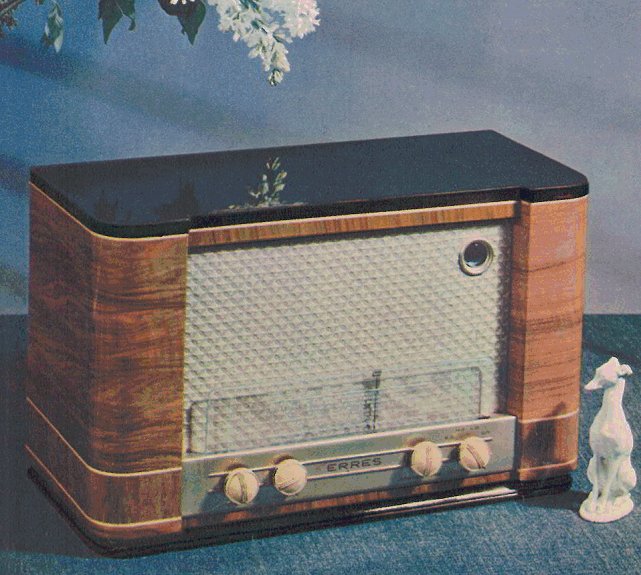

  ERRES  KY 507

    Radio ontvangtoestel

1950

Ontvangtoestel voor wisselstroom. Werkt volgens het superheterodyne principe.

Na een betrekkelijk rustige periode in 1949 waarin alleen de fraaie, voor 1948 geplande, KY488 op de markt kwam. Werd door Van der Heem in de loop van 1950 een zestal nieuwe toestellen geproduceerd. De KY 505, KY 506, KY 507 en KY 508 zijn in het voorjaar van 1950 ge´ntroduceerd op de Jaarbeurs te Utrecht. De KY 504 kwam in augustus van dat jaar en het toptoestel KY 509 in september 1950.

Algemene Gegevens
Golfbereiken: Korte golf: 15 - 55 m
Middengolf: 174 - 575 m
Lange golf: 970 - 2030 m
Buizen: ECH21 mengbuis-oscillator
EAF42 m.f. versterker
EAF42 detector - l.f. versterker
EL41 eindbuis
EM4 afstemindicator
AZ41 gelijkrichtbuis
Kringen: Afgestemde h.f.: MG + LG 2 (bandfilter), KG 1
Afgestemde m.f.: 2 + 2
Middenfrequentie: 452 kHz
Gevoeligheid: < 30 ÁV
Uitgangsvermogen: 2,8 Watt bij 10% vervorming, gem. bij 400 Hz
Netspanningen: omschakelbaar: 110, 125, 150, 200, 220 en 250 Volt
Afmetingen: Breedte 515 mm
Hoogte 315 mm
Diepte 225 mm
Gewicht: 10,1 kg
Prijs: f 335,-

Het personeelsblad 'het V.D.H.-tje' nr. 222, van 15 april 1950 vermeldde het volgende bericht:

ERRES  type  KY 507

Technische bijzonderheden:

Lampen ECH21, EAF42, EAF42, EL41, EM4 (afstemoog) en gelijkrichtlamp AZ41. Golfbereiken normaal, dat wil zeggen: 15-55 m; 175-580 m en 950-2000 m.

Ook hier continu toonregeling op radio en gramofoon; men heeft dus de mogelijkheid in de hand om de "kleur" van het geluid te allen tijde aan de plaatselijke omstandigheden en eigen verlangens aan te passen.

De KY 507 heeft een ruim bemeten kast van de afmetingen 510 x 222 x 310 mm. De bedieningsknoppen bevinden zich alle aan de voorzijde: de functies staan onopvallend, doch wel duidelijk vermeld op de lichtmetalen sierstrip, die zich achter de knoppen bevindt.

Het juiste afstemmen wordt dank zij het magische oog tot kinderspel gemaakt. Hoe belangrijk dit oog is behoeft geen betoog. Men kan er geluidloos mee afstemmen en heeft altijd de prettige zekerheid, dat de tonen niet vervormd of afgesneden worden door dat de afstemming niet perfect is. De stations zijn genummerd overeenkomstig de nieuwe golflengteverdeling en het identificeren van niet op de schaal voorkomende stations is de luisteraar vergemakkelijkt door het toevoegen van een handige stationslijst.

Verdere features zijn:

Geschikt voor 6 netspanningen, gramofoonstand op golfschakelaar, aansluitingen voor extra luidspreker en gramofoon, robuuste drievoudige draaicondensator, golfschakelaar met dubbele veercontacten, 21 cm VDH luidspreker met centrale magneet, ijzerkernspoelen.



Uw bijzondere aandacht voor de 21 cm luidspreker van eigen fabrikaat. Het geluid, dat deze produceert, is zo perfect, dat wij de KY 507 met vertrouwen in zee zien gaan. De productie begint eind April.

Winkelprijs 335 gulden.



Service-doc. incl. schema is hier te downloaden als PDF-file.
