  ERRES  KY 525

      Radio ontvangtoestel

1952

Radio ontvangtoestel voor wisselstroom. Werkt volgens het superheterodyne principe.

In standaarduitvoering werd dit toestel zonder FM geleverd, de FM-unit FM 521 kon later worden ingebouwd.

Algemene Gegevens
Golfbereiken: Korte golf: 13,5 - 52 m
Middengolf: 175 - 585 m
Lange golf: 720 - 2100 m
Buizen: ECH42 mengbuis-oscillator
EAF42 detector - m.f. versterker
EBC41 l.f. versterker
EL41 eindversterker
EM34 afstemindicator
AZ41 gelijkrichtbuis
Kringen: Afgestemde h.f.: 1
Afgestemde m.f.: 2 + 2
Middenfrequentie: 450 kHz
Gevoeligheid: < 10 ÁV
Uitgangsvermogen: 2,5 Watt bij 10% vervorming gemeten bij 400 Hz
Netspanningen: omschakelbaar: 110, 125, 150, 200, 220 en 250 Volt
Afmetingen: Breedte: 490 mm
Hoogte: 315 mm
Diepte:  201 mm
Gewicht: 7,9 kg.
Prijs: f 259,-

In het VDH-tje nr. 335 van ...december 1952 stond het volgende artikel:

ERRES  KY 525

Sinds de productie van de ERRES  KY 525 begonnen is bereiken ons van alle zijden de meest lyrische loftuitingen op dit prachtige toestel.

"Te goed voor zijn prijs" meent de een, "zo iets moois hebben wij nog nooit gemaakt" zegt de ander. Hoewel het onze gewoonte is nieuwe ERRES producten met enig enthousiasme aan te kondigen - en is het wonder dat wij bij de komst van een nieuwe loot aan d' oude stam vol goede verwachtingen zijn - kan nu toch met recht al gezegd worden dat deze KY 525 een veelbelovende spruit is.

Voor een prijs van 259 gulden krijgt de klant een prachtig toestel aangeboden, uitgerust met afstemoog en een duidelijke golfbereikindicator, gehuisvest in een sierlijke hoogglans gepolitoerde houten kast en met de mogelijkheid tot inbouw van een FM eenheid. Een band voor FM bereik is reeds op de schaal aangegeven, zodat bij inbouw van de eenheid een eenvoudige afstemming mogelijk blijft. Het toestel is verder voorzien van de volgende buizen: ECH42, EAF42, EBC41, EL41, AZ41 en EM34.

Bij een ingebouwde FM, kan deze d.m.v. de golflengteschakelaar ingeschakeld worden. Het toestel heeft een positieve en negatieve tegenkoppeling, en is uitgerust met een physiologische volumeregeling.

Een gramofoonopnemer en extra luidspreker kunnen worden aangesloten, waarbij de gramofoon met de golfbereikschakelaar in- en uitgeschakeld kan worden. De 17 cm stofdichte VDH luidspreker zorgt voor een uitstekende weergave.

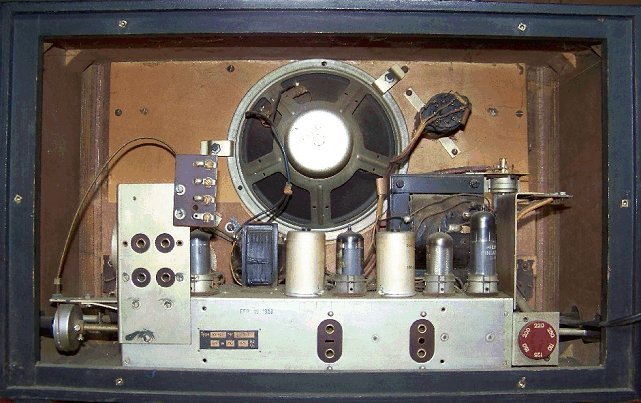

Bovenstaande foto toont de standaard uitvoering van de KY 525, dus zonder FM.

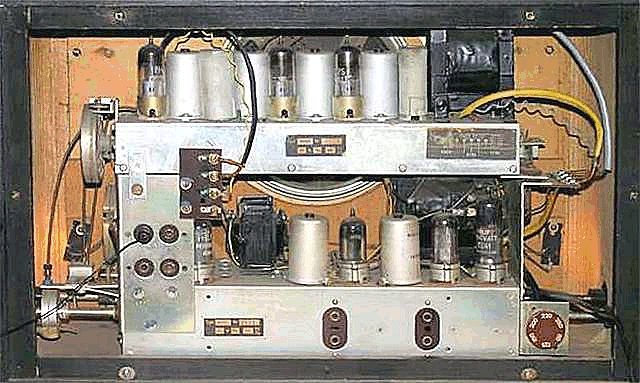

Deze foto toont de KY 525 met de FM 521 ingebouwd. (Dit kon later gebeuren.)

Service-doc. zonder schema kan hier worden gedownload, als PDF-file.

Het schema kan hier worden gedownload.
