  ERRES  KY 537

   Radio ontvangtoestel

1953

Ontvangtoestel voor wisselstroom. Werkt volgens het superheterodyne principe.

Elektrisch is het toestel gelijk aan de ERRES KY 536, welke een bakelieten kast heeft. Tevens waren er diverse zogenaamde 'tropen toestellen' in verschillende uitvoeringen, zie onderaan deze pagina.

Algemene Gegevens
Golfbereiken: FM 3 - 3,45 m
KG 14,8 52,3 m
MG 183,5 - 582 m
LG 707 - 2070 m
Buizen: EC92 mengbuis-oscillator (FM)
ECH81 mengbuis-oscillator (AM) + MF-buis FM
EF85 MF-versterker AM
EABC80 ratiodetector, detector, LF versterker
EL84 eindversterker
EM34 afstemindicator
EZ80 gelijkrichtbuis
Kringen: Afgestemde h.f.:
Afgestemde m.f.:
Middenfrequentie: voor FM 10,7 MHz
voor AM 450 kHz
Gevoeligheid: AM  < 10 V
FM  < 10-12 V bij 30 dB ruisonderdrukking
KY 537/01: FM  <  2-3 V bij 30 dB ruisonderdrukking
Uitgangsvermogen:
Netspanningen: omschakelbaar; 110, 125, 150, 200, 220 en 250 V~
Bedieningsorganen: Volumeregelaar, Toonregelaar + Spraakschakelaar, Golfbereikschakelaar, Afstemming
Afmetingen: Breedte: 506 mm
Hoogte:  316 mm
Diepte:   205 mm
Gewicht: 10 kg
Prijs: f 385,-

De KY 537 werd al spoedig vervangen door de KY 537/01, deze had in plaats van een EC92 in de FM-voortrap een ECC81. Dit resulteerde in een grotere versterking, waardoor het toestel gevoeliger werd op de FM-band.

*

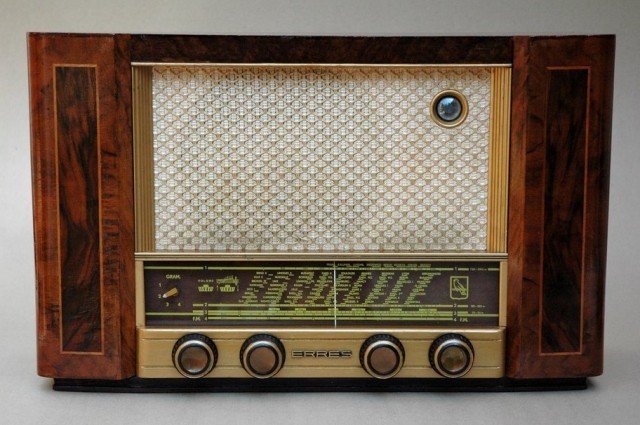

Met dank aan Jan Haagsma - www.haagsma.org , voor het beschikbaar stellen van bovenstaande foto.

*

*

*

*

*

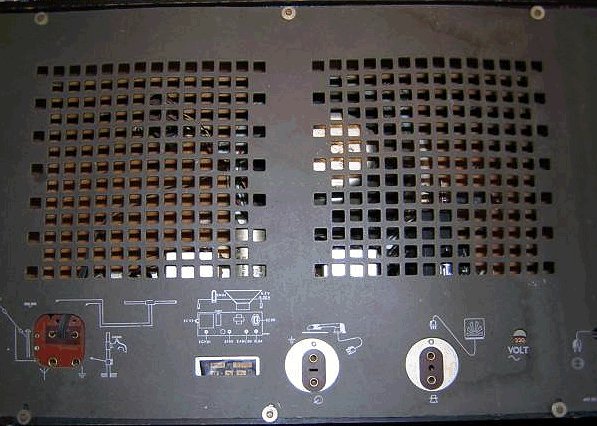

Met dank aan Maurice Hamm - www.hamm.nl , voor het beschikbaar stellen van bovenstaande 5 foto's.

****

Van de KY 537 zijn ook nog andere versies geproduceerd; de KY 5373 (537 3) welke gn FM band had, maar 6 AM banden (4x KG). Ook waren er nog verschillende andere tropenversies, zoals b.v. de KY 5371 (537 1), zie hier de tekst uit de Engelstalige folder:

Service-doc. incl. schema van de KY 537 en  KY 537/01 is hier te downloaden als PDF-file.
