ERRES KY 545
Radio ontvangtoestel
1954 |
|
|
Radio ontvangtoestel voor
wisselstroom. Werkt volgens het superheterodyne principe.
|
|
Algemene
Gegevens |
| Golfbereiken: |
|
FM |
100 - 87 MHz |
|
|
Middengolf |
185 - 580 m |
|
|
Lange golf |
1000 - 1980 m |
| Buizen: |
|
ECC85 |
FM |
|
|
ECH81 |
mengbuis-oscillator |
|
|
EF89 |
m.f. versterker |
|
|
EABC80 |
detectors - l.f.
versterker |
|
|
EL84 |
eindbuis |
|
|
DM71 |
afstemindicator |
|
|
EZ80 |
gelijkrichter |
| Kringen: |
|
Afgestemde A.M.: |
9 |
|
|
Afgestemde F.M.: |
10 |
| Middenfrequentie: |
|
AM: 450 kHz |
FM: 10,7 MHz |
| Gevoeligheid: |
|
AM: < 10 µV |
FM: < 2,5 µV |
| Uitgangsvermogen: |
|
3,2 Watt |
|
| Netspanningen: |
|
omschakelbaar: |
110, 125, 150,
200, 220 en 250 Volt |
|
|
|
|
| Afmetingen: |
|
Breedte: 476 mm |
|
|
|
Hoogte: 298
mm |
|
|
|
Diepte:
209 mm |
|
| Gewicht: |
|
8,1 kg |
|
| Prijs: |
|
f 235,- |
|
|
|
|
|
. |
|
*
*
*

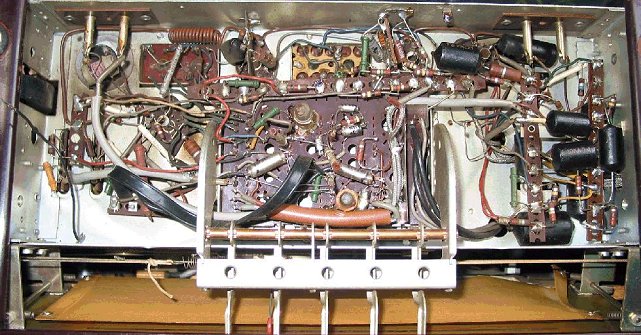

KY 545 onderzijde
(zonder service-luikje).

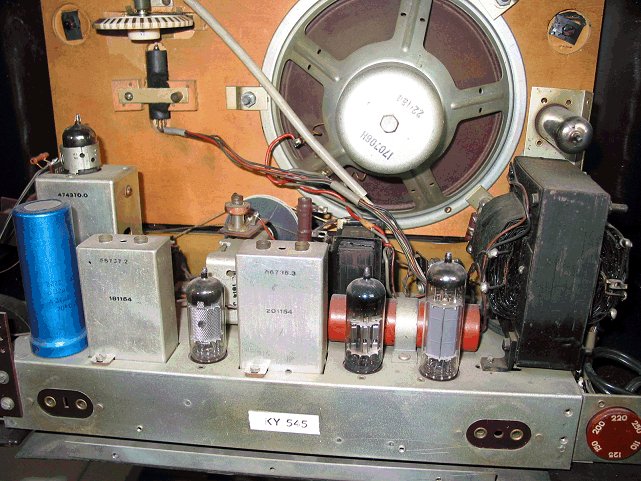

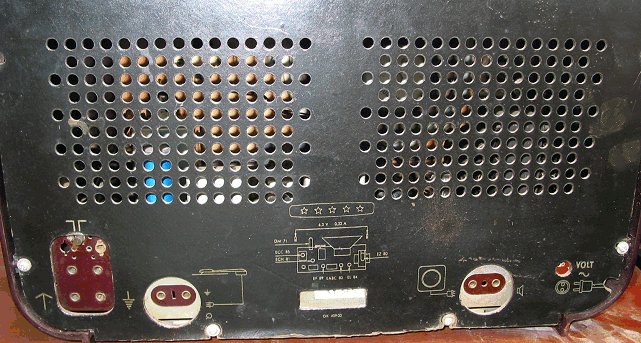

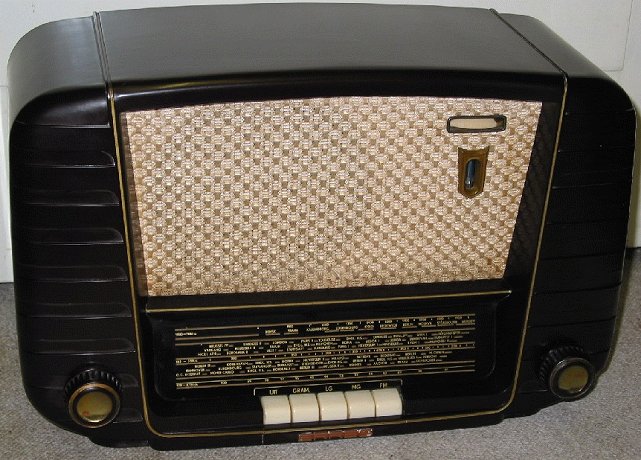

Met dank aan Maurice
Hamm, www.hamm.nl, voor bovenstaande
4 foto's.
* |
|
Service-doc. zonder schema
is hier te downloaden
als PDF-file. (A4 formaat, 4,5 MB)
Schema is hier
te downloaden (PDF - A4)
Schema in A3-formaat (beter
te lezen, 1,5 MB) is hier te
downloaden.
|
|
