  ERRES  KY 549

      Radio ontvangtoestel

1954

Radio ontvangtoestel voor wisselstroom. Werkt volgens het superheterodyne principe.

Het toestel heeft een balanseindtrap van 10 Watt! 2 luidsprekers voor 'Real 3D sound'. Geschieden regelaars voor hoge- en lage tonen, variabel bandbreedte op AM en een volledig draaibare ferrietantenne.

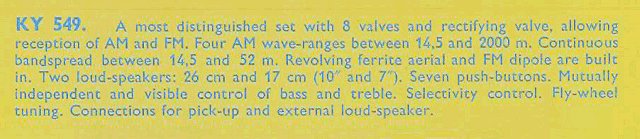

Tekst uit de Engelstalige folder:

Algemene Gegevens
Golfbereiken: FM: 100 - 87 MHz
Korte Golf  I: 14,5 - 52 m
Korte Golf II: 52 - 185 m
Middengolf: 185 - 585 m
Lange golf: 800 - 2000 m
Buizen: ECC81 mengbuis-oscillator voor FM
ECH81 mengbuis-oscillator voor AM
ECH81 l.f. versterker - m.f. versterker
EBF80 detector - m.f. versterker
EABC80 detectors - l.f. versterker
2x EL84 eindbuizen  (balans)
EM34 afstemindicator
Kringen: Afgestemde AM: 8
Afgestemde FM: 11
Middenfrequentie: AM: 450 kHz FM: 10,7 Mhz
Gevoeligheid: AM: < 10 ÁV FM: < 3 ÁV
Selectiviteit: omschakelbaar: 7-9-15 kHz
Uitgangsvermogen: 10 Watt bij 10% vervorming, gemeten bij 400 Hz.
Netspanningen: omschakelbaar: 110, 125, 150, 200, 225 en 250 Volt
Afmetingen: Breedte: 710 mm
Hoogte:  438 mm
Diepte:   264 mm
Gewicht: 17 kg
Prijs: f 549,-

Dit toestel maakt gebruik van een seleen bruggelijkrichter i.p.v. een buis-gelijkrichter.

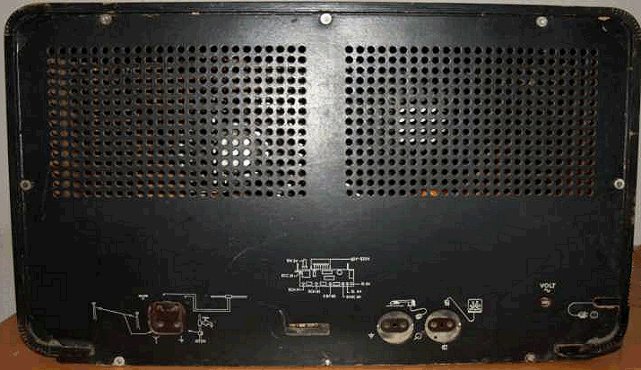

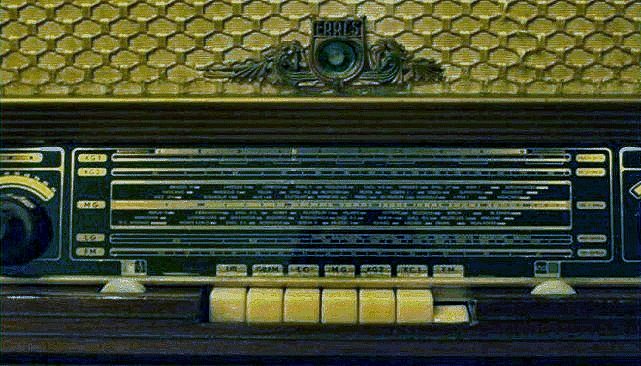

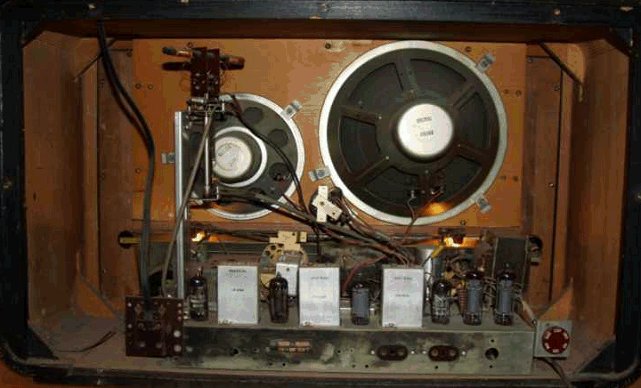

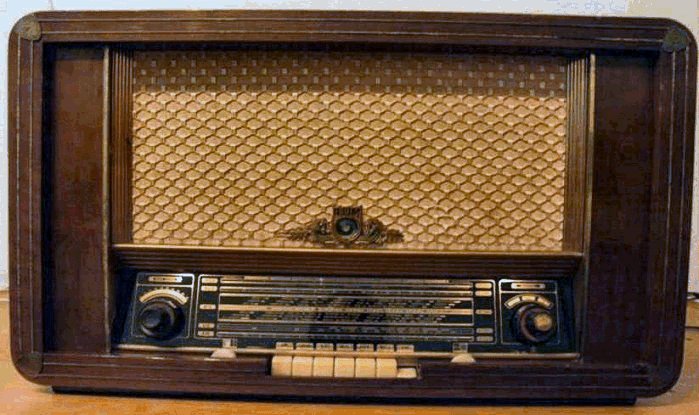

The large pictures above were found on an Asiatic site (Hong-Kong?), unfortunately the tekst is difficult to read for plain Dutch people, like myself. Anyway, thank you for the nice pictures!

**

In de 'The Straits Times' (Singapore) verscheen op 16 oktober 1955 op pagina 14 een advertentie met de volgende tekst:

ONLY  ERRES   RADIOS   GIVE   YOU   THAT   'REAL 3D'  REPRODUCTION

ERRES radios give a real outstanding example of what perfection in radio reception means.

The Model KY549 has 12 valve function, easy fingertip control, revolving ferrite aerial, flywheel tuning and separate tone control have been incorporated in this impressive instrument. Two Hi-Fi loudspeakers create 3-D reproduction. Beautifully finished walnut cabinet.

MACLAINE  STOKVIS (M) LTD. - SIGNAPORE

Voor de ERRES radiofanaten die de advertentie zelf willen zien (hij is niet te kopiŰren), inclusief een weinig bekende variant van het ERRES-vogeltje, is hier de link:

http://newspapers.nl.sg/Digitised/Page/straitstimes19551016.1.14.aspx

De advertentie staat links onderaan. (klik op 'agree' in de openingspagina)

*

Service-doc. incl. schema kunt u hier downloaden als PDF-file.
