ERRES  KY 583

Radio ontvangtoestel

1958

Radio ontvangtoestel voor wisselstroom. Werkt volgens het superheterodyne principe.

In de folders van R.S. Stokvis werd dit toestel 'Super 3' genoemd.

Het is een van de toestellen uit de 'Dirigenten reeks'

De andere toestellen zijn; KY 584 (Super 4), KY 585 (Super 5), KY 586 (Super 6) en KY 587 (Super 7).

Algemene Gegevens
Golfbereiken: FM: 86 - 101 MHz
Middengolf: 185 - 575 m
Lange golf: 1140 - 2000 m
Buizen: ECC85 FM-eenheid
ECH81 mengbuis - oscillator
EBF89 detector - mf-versterker
ECL82 lf-versterker - eindbuis
B250C75 gelijkrichtcel  (selenium)
Kringen: Afgestemde h.f.: AM: 3, FM: 2
Afgestemde m.f.: AM: 4, FM: 6
Middenfrequentie: AM: 453 kHz FM: 10,7 MHz
Gevoeligheid: MG: < 6 V FM: < 5 V
Uitgangsvermogen: 1,4 Watt bij 10% vervorming gemeten bij 400 Hz
Netspanningen: omschakelbaar: 127 en 220 Volt
Opgenomen vermogen: 36 Watt
Afmetingen: Breedte: 351 mm
Hoogte:  232 mm
Diepte:   152 mm
Gewicht: 5,8 kg
Prijs: f  198,-

 In het personeelsblad 'het VDH-tje' nr. 578, van 13 december 1958, stond het volgende artikeltje;

DE  KY 583

Een klein toestel met grote kwaliteiten dat voor weinig geld vl biedt. Zo kunnen we zonder overdrijving spreken over onze KY 583. Het is een zr gevoelig apparaatje dat is uitgevoerd in donkerbruin bakelieten kast met ivoorkleurig front, de afmetingen zijn: 35 x 23 x 15 cm. Gezien deze beperkte afmetingen is de weergave opmerkelijk goed.

Het toestelletje is geschikt voor aansluiting op 127 en 220 V wisselspanning.

De golfbereiken zijn: LG: 1000-2060 m; MG: 185-575 m; FM: 86-101 MHz.

Bovendien is het voorzien van een aansluiting voor grammofoon.

Verdere technische gegevens zijn: 4 buizen: ECC85, ECH81, EBF89, ECL82. 1 gelijkrichtcel: B250-C75, 2 germaniumdioden.

Zeer gevoelige luidspreker 13 cm diameter

Hoge tonenregeling d.m.v. druktoets, ingebouwde ferrietantenne.

.

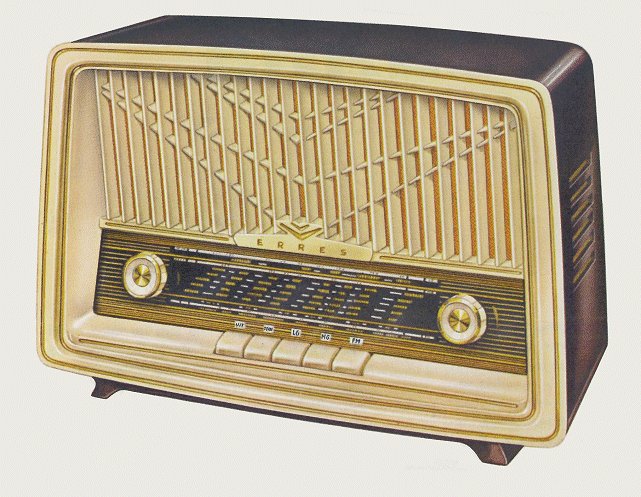

afbeelding uit folder

***

Service doc. van de KY 583 is hier te downloaden, als PDF-file.
