ERRES KY 587
Radio ontvangtoestel
1958 |
|
|
Radio ontvangtoestel voor
wisselstroom. Werkt volgens het superheterodyne principe.
In de folders van R.S.
Stokvis werd dit toestel 'Super 7' genoemd.
Het is een van de
toestellen uit de 'Dirigenten reeks'.
De andere toestellen zijn; KY
583 (Super 3), KY 584 (Super 4),
KY 585 (Super 5) en KY 586 (Super 6). |
|
Algemene
Gegevens |
| Golfbereiken: |
|
FM: |
86 - 100 MHz |
|
|
Korte golf: |
16 - 52 m |
|
|
Middengolf: |
185 - 575 m |
|
|
Lange golf: |
1000 - 2000 m |
| Buizen: |
|
ECC85 |
FM-eenheid |
|
|
ECH81 |
mengbuis -
oscillator |
|
|
EF89 |
mf-versterker |
|
|
EF89 |
mf-versterker |
|
|
EABC80 |
detectors -
lf-versterker |
|
|
EL84 |
eindbuis |
|
|
EZ81 |
gelijkrichter |
|
|
EM84 |
afstemindicator |
| Kringen: |
|
Afgestemde h.f.: |
AM: 6, FM: 2 |
|
|
Afgestemde m.f.: |
AM: 4, FM: 8 |
| Middenfrequentie: |
|
AM: 453 kHz |
FM: 10,7 MHz |
| Gevoeligheid: |
|
MG: < 8 µV |
FM: < 0,4 µV |
| Uitgangsvermogen: |
|
3,2 Watt |
bij 10% vervorming
gemeten bij 400 Hz |
| Netspanningen: |
|
omschakelbaar: |
110, 125, 150,
200, 220 en 250 Volt |
| Opgenomen
vermogen: |
|
64 Watt |
|
| Afmetingen: |
|
Breedte: 680 mm |
|
|
|
Hoogte: 365
mm |
|
|
|
Diepte:
240 mm |
|
| Gewicht: |
|
17,7 kg |
|
| Prijs: |
|
f 425,- |
|
.
|
|

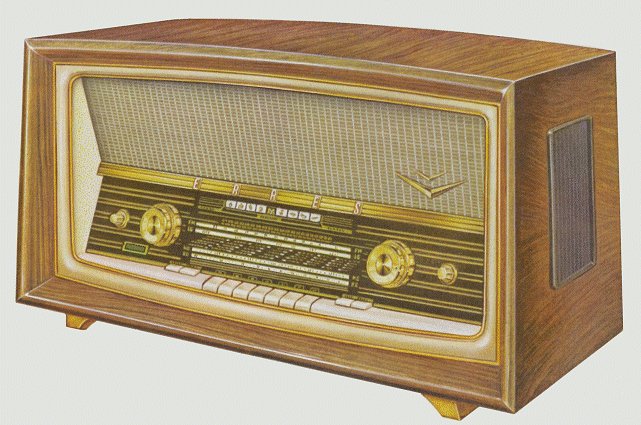

afbeelding uit
folder
*** |
|
Service doc. van de KY 587
t/m serienr. 3885, is hier te downloaden, als
PDF-file.
Service doc.van de KY 587
nà serienr. 3885, is hier
te downloaden, als PDF-file.
|
|
