ERRES  KY 750

Radio ontvangtoestel

1950

Radio ontvangtoestel voor wisselstroom. Werkt volgens het superheterodyne principe.

Het toestel was bestemd voor export, heeft daarom 3 korte golfbanden en geen lange golf.

Het toestel vertoont grote overeenkomst met de KY 508 N, maar heeft een EF41 als extra hf-versterker.

Algemene Gegevens
Golfbereiken: KG 1: 10 -20 m
KG 2: 17 - 54,5 m
KG 3: 52,5 -187 m
MG : 174 - 575 m

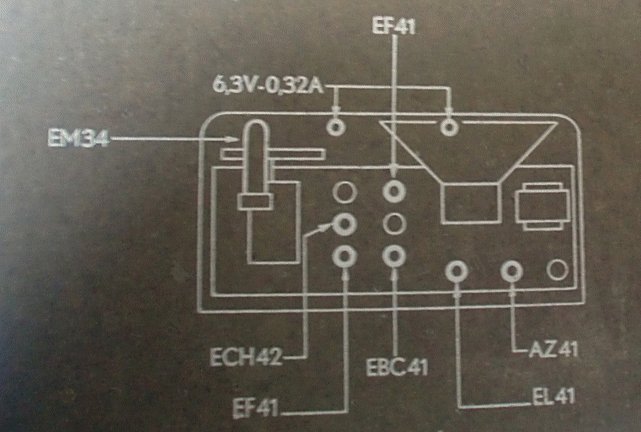

Buizen: EF41 h.f. versterker
ECH42 mengbuis-oscillator
EF41 m.f. versterker
EBC41 detector - l.f. versterker
EL41 eindbuis
AZ41 gelijkrichtbuis
EM34 afstemindicator
Kringen: MG: 2 krings ingangsbandfilter
KG: 1 + 1 h.f. kring
Afgestemde m.f.: 2 + 2
Middenfrequentie: 452 kHz
Gevoeligheid: MG: beter dan 25 ĶV
KG: beter dan 10 ĶV
Uitgangsvermogen: 2,5 Watt bij 10% vervorming, gemeten bij 400 Hz
Netspanningen: omschakelbaar: 110, 125, 150, 200 en 250 Volt
Afmetingen: Breedte: 560 mm
Hoogte:  370 mm
Diepte:  227 mm
Gewicht: Netto: 10,1 kG bruto: 13,3 kG
Prijs: f 450,- Export toestel

 .

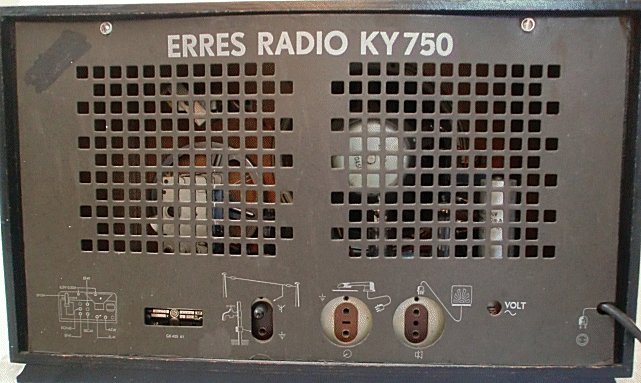

De KY 750 is in het verenigingsblad van de NVHR, het Radio Historisch Tijdschrift nr. 106 van september 2003, kort beschreven. Helaas zijn de daarbij geplaatste foto's niet juist. Daar wordt een , vermoedelijk in IndonesiŽ vervaardigd, meubel getoond dat ook een platenspeler bevat. Onderstaande foto's zijn de goede, zoals ook het achterschot laat zien.

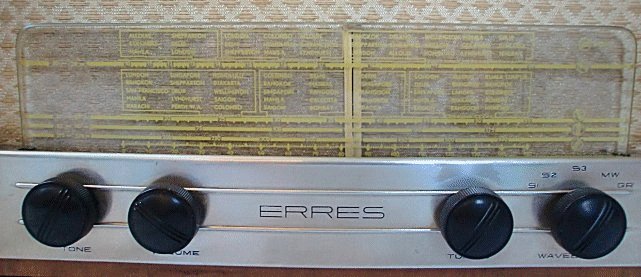

Overigens is de daar getoonde schaal zo te zien enigszins afwijkend. Waarschijnlijk uitsluitend bestemd voor IndonesiŽ. Omstreeks 1950 sprak men bij Van der Heem en Stokvis nog voornamelijk over 'tropen toestellen', evenals voor de tweede Wereldoorlog, omdat de export toen bijna uitsluitend bestemd was voor IndonesiŽ en Suriname. In de loop van de vijftiger jaren is de export bij Van der Heem enorm uitgebreid, naar enkele tientallen landen. Landen in het Midden-Oosten of Zuid-Amerika hadden een andere stationsnamenschaal nodig, i.v.m. lokale zenders, dan bijvoorbeeld IndonesiŽ.

In 1951 voert Van der Heem een nieuwe codering in voor de export toestellen; bij een KY 513 komt er bv. een 1 achter het typenummer, bij een KY 517 een 2. In 1953 zien bij een KY 536 een 3 er achter. Deze 1, 2 of 3 gaf blijkbaar het gebied aan waar het toestel naar toe ging, en welke schaal het had.

Er waren ook toestellen als de KY 536 01, maar deze '01 nummers' gaven aan dat het een wijziging was aan een voor Nederland bestemd toestel.

*

*

*

*

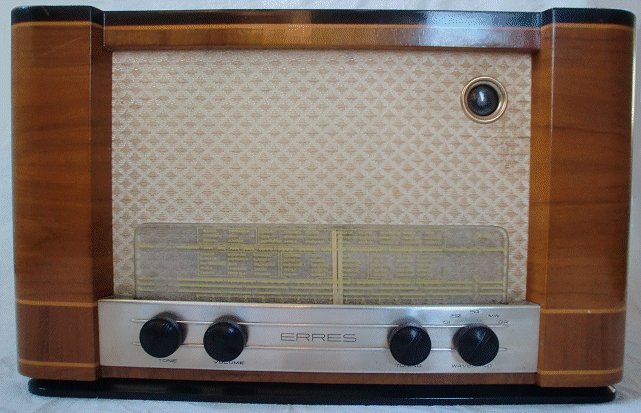

Voor een grote afbeelding, klik hier

*

Voor een grotere afbeelding, klik hier

*

*

*

Met dank aan ERRES verzamelaar Ite Seubring, voor de foto's.

De service doc. volgt binnenkort.
