  ERRES  RA 616

      Radio ontvangtoestel

1960

Radio ontvangtoestel voor wisselstroom. Werkt volgens het superheterodyne principe.

Dit toestel is elektrisch in grote lijnen gelijk aan de ERRES KY 597. Uiteraard heeft de kast een aanzienlijk moderner uiterlijk gekregen. De RA 616 is elektrisch ook nagenoeg gelijk aan de RA 615. Het grootste verschil zit in het gebruik van twee luidsprekers i.p.v. één. Hierdoor kan ook gebruik gemaakt worden van het z.g. 'semi-stereo' effect.

In het personeelsblad 'het V.D.H.-tje' nr. 656, van 13 augustus 1960, stond de volgende beschrijving:

De nieuwe ERRES-radio  RA 616

Eén van de fraaiste modellen uit de ERRES-serie 1960/1961 is ongetwijfeld de RA 616.

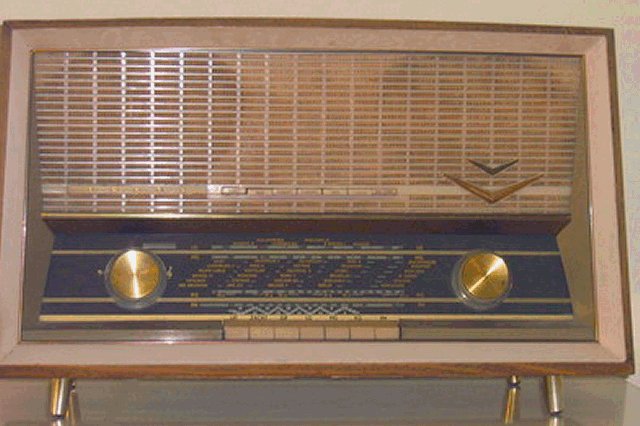

De prachtige notehouten kast is elegant van lijn en vormt de omlijsting van het zacht-ivoor polystyrol front. De ivoorkleurig gelakte binnenlijst gaat, éven onderbroken door een beige rand, over in het front. De zes druktoetsen liggen verzonken in de onderlijst en sluiten daarbij geheel aan. De schaal is royaal van formaat en voorzien van een duidelijke stationindicatie.

Door een zorgvuldige selectie van de erop vermelde zenders is een rustige, gelijkmatige en niet te drukke schaalverdeling verkregen. De fraaie bruine kleur ervan past goed bij de rest van het toestel. Evenals bij de al eerder besproken RA 615 zijn de draaiknoppen van geheel nieuwe constructie, namelijk een doorschijnende achterknop en een beige, met een gouden spiegel afgedekte voorknop.

Ook de zeven drukknoppen voor de klankkleur, midden boven de schaal, zijn van dezelfde fraaie uitvoering als in de RA 615.

Ook de RA 616 munt weer uit door het bedieningscomfort, dat het gemak van de gebruiker koppelt aan een voor elk programma juiste instelling van de geluidskwaliteit. Daartoe dienen de zeven druktoetsen, die midden boven de schaal zijn aangebracht, met 5 hiervan kan een vast ingestelde klankkleur worden gekozen, te weten:

•             jazz                  (accentuering der lage tonen)

•             concert            (ideale concert-weergave)

•             hoorspel           (vergroting van de versterking der spraak- en effectfrequenties)

•             solo                 (door bevoorrechting der middentonen komt de solist “naar voren”)

•             spraak             (speciale versterking van die frequenties welke de verstaanbaarheid vergroten)

Naast deze vaste instellingen heeft het toestel bovendien een toonbalansregelaar waarmee continu de hoge òf de lage tonen kunnen worden geregeld. Deze regelaar wordt ingeschakeld met de zesde knop.

Het voordeel hiervan is, dat de luisteraar náást de keuze uit de vaste instellingen met de 5 toonknoppen, desgewenst ook nog zelf zijn klankkleur kan maken met de toonbalans. Met de zevende drukknop kan worden overgeschakeld op “semi-stereo”-weergave, waardoor een bijzonder ruimtelijke geluidswerking wordt verkregen.

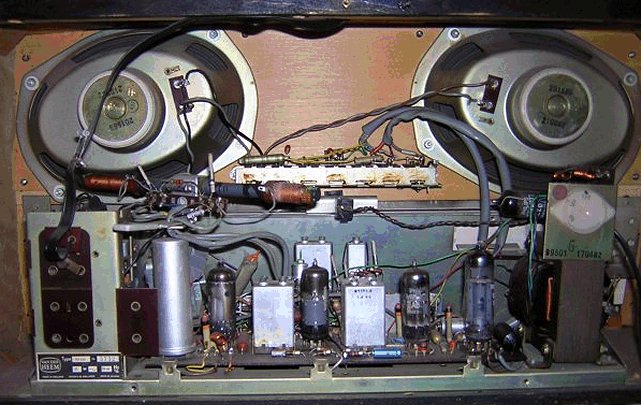

In technisch opzicht is dit toestel nagenoeg gelijk aan de KY 597. Dit betekent dat vele goede eigenschappen en technische kwaliteiten van de KY 597 zijn terug te vinden in de RA 616. Onder andere blijkt dit uit het aantal knoppen. Bovendien is ook dit toestel voorzien van twee elektrodynamische kwaliteitsluidsprekers met resonantiedemping, formaat 20 x 15 cm. Door deze beide grote luidsprekers is de weergave, vooral van de bassen, opvallend fraai. Een zeer zorgvuldige geconstrueerde hoogfrequent opbouw is de garantie voor een uitmuntende gevoeligheid en selectiviteit.

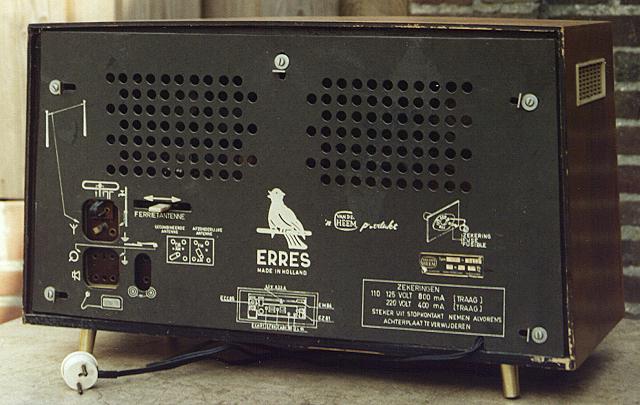

Het toestel is verder nog voorzien van vliegwielafstemming, grote draaibare ferrietantenne, afstemindicator en biedt aansluitingsmogelijkheid voor grammofoon, extra luidspreker en bandrecorder.

Service-doc. incl. schema van RA 615 en RA 616 is hier te downloaden, als PDF-file.
