  ERRES  RA 638

1962

 Het audio-deel van dit toestel was reeds in stereo uitgevoerd, een stereo-decoder voor FM-ontvangst kon later worden ingebouwd. Bij de RA 638 FMS was dit reeds gebeurd. De RA 638 FMS is tamelijk zeldzaam.

Algemene Gegevens
Golfbereiken: LG 857 - 2000 m  (350 - 150 kHz)
MG 187 - 577 m  (1600 - 520 kHz)
KG 16 - 52 m  (18,7 - 5,8 MHz
FM 100 - 87 MHz
Buizen: ECC85 HF-versterker en mengbuis/osc. FM
ECH81 MF-verst. FM + mengbuis/oscillator AM
EF89 AM en FM middenfrequent versterker
EF85 FM middenfrequent versterker
EABC80 AM en FM detector, LF versterker
2x ECL82 LF voorversterker, eindbuis
EM84 afstemindicator
EZ81 netgelijkrichter
Middenfrequentie: 453 kHz /AM 10,7 MHz /FM
Gevoeligheid:
Uitgangsvermogen:
Netspanningen: 110/127 + 220V
Verbruik:  80 Watt (220V~) in bereik FM
Toontoetsen: 5 stuks Spraak, concert, solo, jazz en dirigent.
Dirigent biedt continu toonregeling.
Afmetingen: Breedte 73 cm
Hoogte 28 cm
Diepte 23,5 cm
Gewicht:
Prijs: f 425,- hoogglans
f 433,- Zweeds naturel

Het personeelsblad, het VDH-tje vermeldde op 23 november 1962 de volgende info;



De grootste radio die momenteel door Van der Heem vervaardigd wordt, is de RA 638. Een pronkstuk met enorm veel mogelijkheden voor de echte stereo liefhebber. De kast is geheel opgebouwd uit verscheidene soorten hout. De zij- en bovenkant is van notehout, in de twee bekende uitvoeringen hoogglans of naturel verkrijgbaar. Het front is van origineel teakhout, terwijl het front met een iepehouten lijst afgezet is. De afmetingen zijn 73 x 28 x 23,5 cm.

Technisch heeft de RA 638 veel te bieden: 9 buizen - waarvan 5 verschillende functies verrichten - waarborgen een uitmuntende ontvangst zowel op de FM- als AM-golfbereiken. Met dit toestel zijn stereo-grammofoonplaten te beluisteren, daartoe zijn twee LF-versterkers ingebouwd. Tevens is een zogenaamde stereobalans aanwezig. Het is namelijk mogelijk om het linker geluidskanaal t.o.v. het rechter kanaal sterker of zwakker weer te geven. Dit gebeurd door het uittrekken van de volumeregelaar (dit wordt ge´ndiceerd door een lampje op de schaal). Het is dan mogelijk om zonder een speciale stereo-instelplaat een voudig en scherp, het totale geluidsbeeld - afkomstig van de stereo-opname - midden tussen de luidsprekers te brengen. Na indrukken van de volumeregelaar blijft deze balans ingesteld ook bij wijzigen van het geluidsniveau.

Aansluitingen voor bandrecorder (opname en weergave), extra speakers en natuurlijk antenne (FM en AM) en aarde, zijn aanwezig. Twee grote speakers (15 x 20 cm) zijn in het front geplaatst. Met behulp van diverse toetsen t.w. concert, solo, jazz, spraak en semi-stereo en door middel van een toonbalans kan de verwende luisteraar de weergave geheel naar eigen smaak instellen.

Samenvattend een pracht apparaat, waar de meest kritische luisteraar veel plezier van kan beleven.



Later, vermoedelijk 1963 of 1964, verscheen er ook een FM-Stereo uitvoering, RA 638 FMS geheten. Deze uitvoering lijkt erg zeldzaam te zijn. Het apparaat stond ook nog in de folder van het seizoen 1965/1966. De prijs van de FMS uitvoering was f 498,-. (hoogglans)

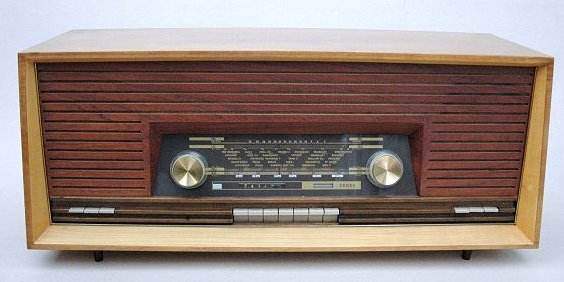

Met dank aan Jan Haagsma, www.haagsma.org , voor het beschikbaar stellen van de foto.

Service-doc. incl. schema is hier te downloaden als PDF-file.
