Restauratieverslag ERRES KY 146 Kast |
|
|
|
Hieronder treft u het derde restauratieverslag aan van een ERRES Radio op deze site. Hopelijk zullen er nog vele volgen. Voor meer info, zie onderaan deze pagina. |
||
|
ERRES KY 146 in een nieuwe kast door Ben van der Klugt * |
||
|
Begin
juli 2010 ben ik begonnen met een nieuwe kast, voor het chassis dat
ik in de begin jaren 60 met mijn broer Rob heb opgehaald bij een
drogist aan de Vailliantlaan, op de hoek |
||
|
Via het gloeidraad forum heb ik een originele verweerde kast gekocht met chassis en houtworm die kon dienen als maten voorbeeld. De figuurzaagclub van vroeger kwam nu goed van pas (foto 1).
|
||
|
|
||
|
Het onderste venster bestaat uit 2 delen triplex op elkaar gelijmd waarin dan het raam zal worden geschroefd. Daarna de ‘rijzende zon’ gemaakt en die twee samengesteld (foto 2).
|
||
|

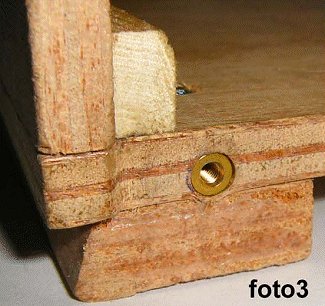

Dan de onder en bovenplaat uitgezaagd en de zijkanten op maat laten maken om het geheel recht te houden. De voet is van profiel hardhout waarvan 1 kant is afgezaagd en de bevestiging voor de achterwand zijn ingeperste Pioneer draadsteuntjes (foto 3).
|
 |
|
|
|
||
|

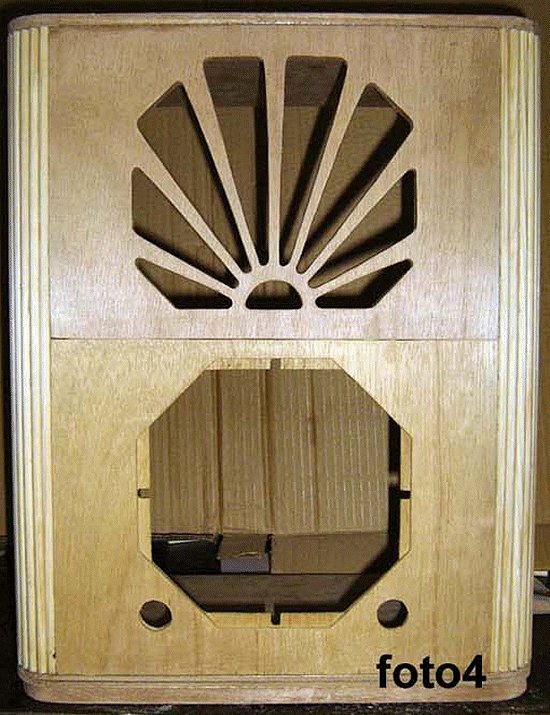

Een groot probleem waren de afgeronde hoeken waarop het fineer rond moest worden gelijmd en zocht naar een steun profiel die hiervoor geschikt zou zijn maar dit was niet te vinden, uiteindelijk is dit opgelost door ronde houtjes naast elkaar te lijmen (foto 4).
|
||
|

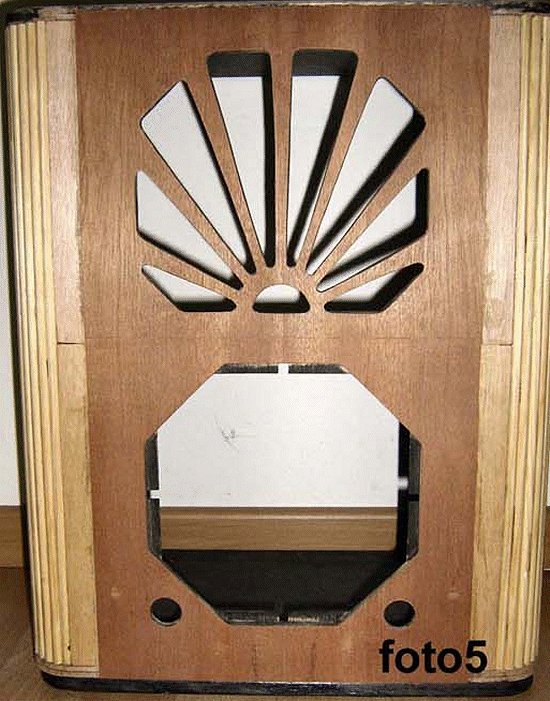

Het fineren en uitsnijden was
een klus apart (foto 5).
|
||
|
De
oude originele kast bestaat uit stukjes fineer die heel kunstig
tegen elkaar gelijmd waren om de patronen gespiegeld te krijgen en

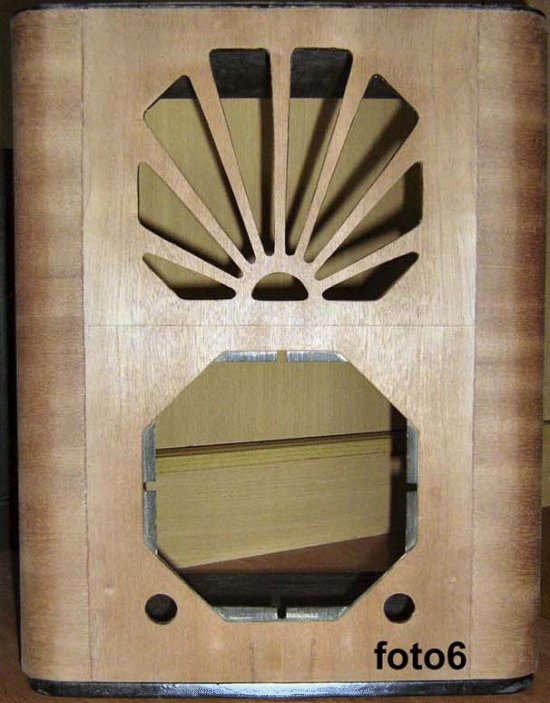

probeerde dat na te maken. Nu
is het augustus 2011 en de kast is klaar (foto 6) op het lakken na,
het fineren viel erg tegen en dat doe ik dus nooit meer, mijn petje
af voor
die
|
||
|
|
||
|

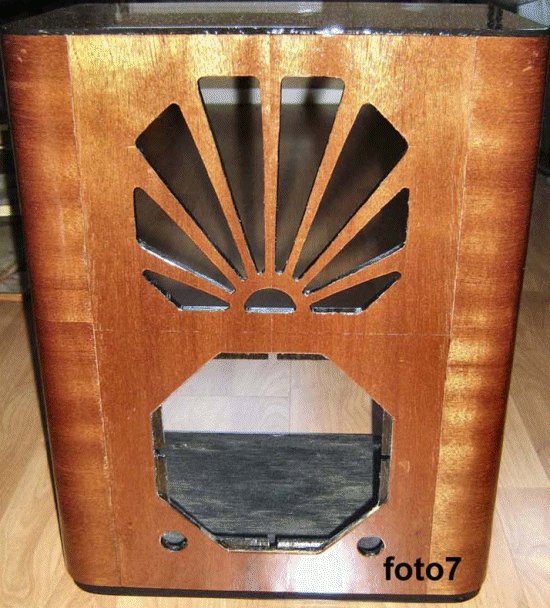

Oktober
2011, de kast is terug van het lakken (foto 7) en nu kunnen we weer
samen gaan stellen.
|
||
|
Het
ruitje in het raam was dof en bekrast maar met wat koperpoets is er

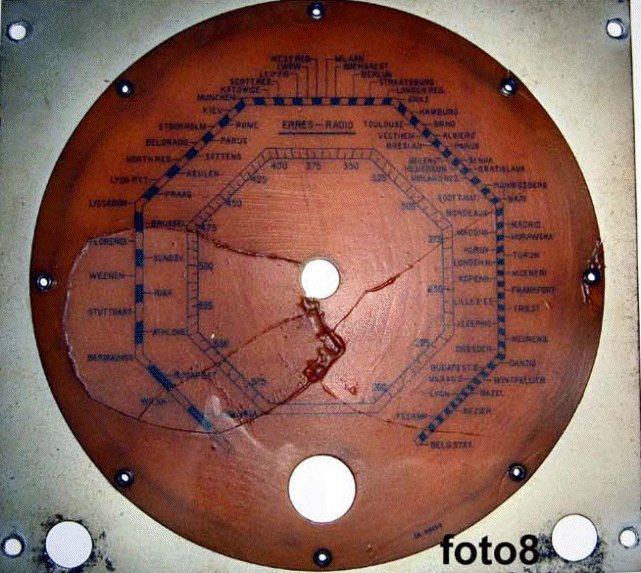

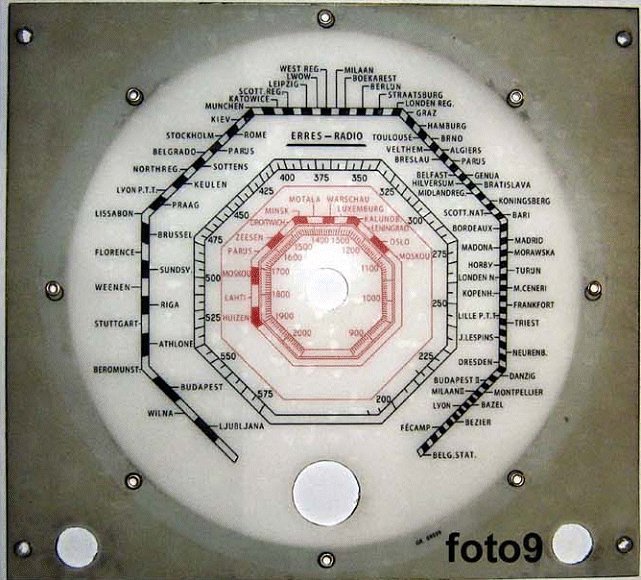

weer doorheen te kijken. De zenderschaal was ook erg beschadigd
(foto 8) en is nagemaakt met een grafisch programma, de afdruk is
als een soort ‘muismat’ samengesteld (foto 9).
|
||
|
|
||
|

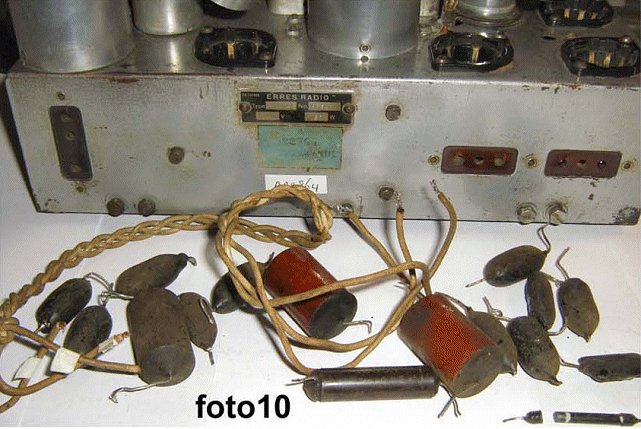

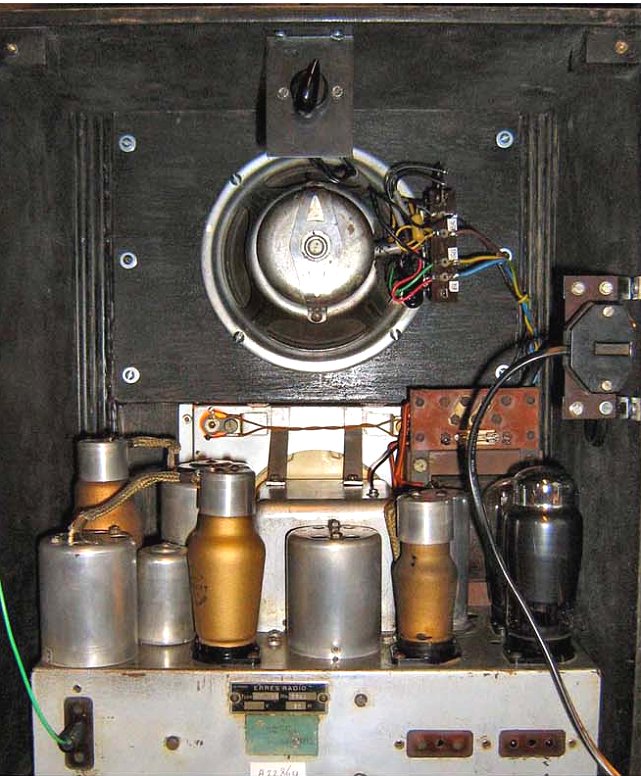

Het chassis was al eerder

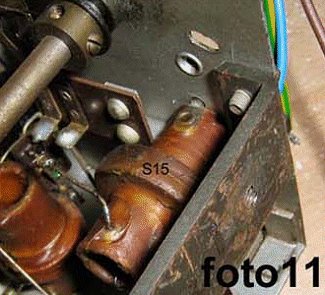

gereviseerd (foto 10) en ontdekte daarbij nog een constructie foutje,
als één |
|
|
|

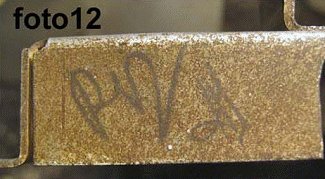

Ook
vond ik nog de naam en paraaf
|
|
|
|
Tot

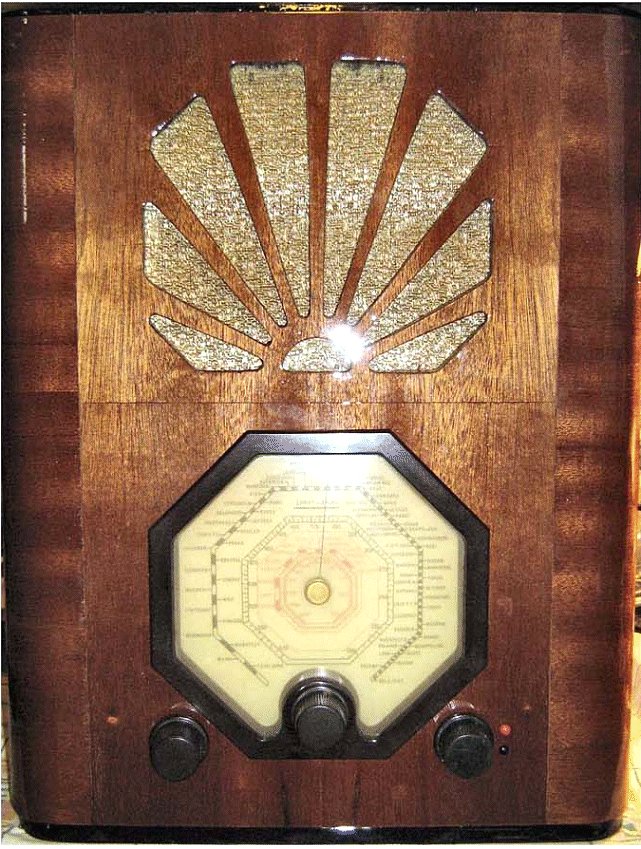

slot nog de laatste foto’s van het uiteindelijk resultaat:
|
||
|
|
||
|
*** |
||
|
En..., dat resultaat mag er wezen! Als uw vingers beginnen te jeuken om ook een verslag te schrijven van een ERRES of Aetherkruiser radio die u zelf hebt gerestaureerd, en u beschikt niet over een eigen website om dit op te plaatsen, dan wordt u bij deze vriendelijk uitgenodigd door de webmaster van deze site om contact met hem op te nemen; webmaster@vanderheem.info Wel is het noodzakelijk dat er enkele goede foto's geplaatst kunnen worden, bij voorkeur van voor en na de restauratie en enkele details. (neem a.u.b. eerste even contact op met de webmaster) |
||
|
Een eenvoudige service-doc. van de KY 146 is hier als PDF-file te downloaden. |
||
|
