ERRES KY 5598
Radio grammofoon meubel
1955 |
|
|
Radio-grammofoon voor
wisselstroom. Werkt volgens het superheterodyne principe.

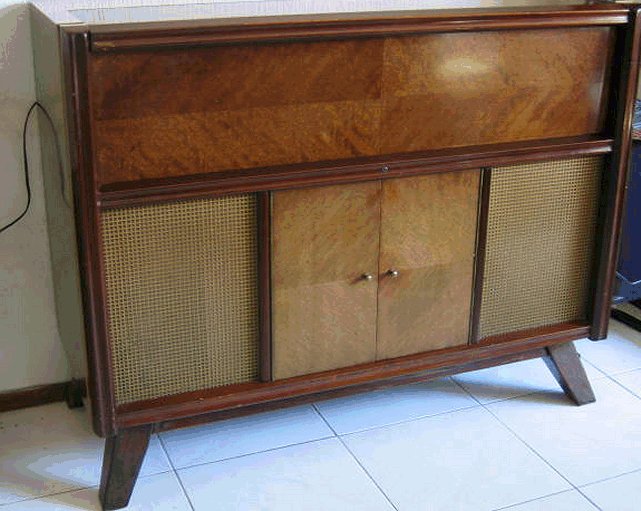

Zoals op de foto's te zien is, is dit
geen gewone radio-grammofoon, maar een fors meubel waar ook een royale
ruimte is voor de luidsprekers, alsmede bergruimte voor grammofoonplaten.
De radio heeft een forse balanseindtrap van 10 Watt, gescheiden regelaars
voor hoge- en lagetonen, selectiviteitsschakelaar en bandspreiding. |
|
Algemene
Gegevens |
| Golfbereiken: |
|
FM: |
100 - 87 MHz |
|
|
Korte golf
I: |
14,5 - 52 m |
|
|
Korte golf II: |
52 - 185 m |
|
|
Middengolf: |
185 - 585 m |
|
|
Lange golf: |
800 - 2000 m |
| Buizen: |
|
ECC85 |
mengbuis-oscillator
(FM) |
|
|
ECH81 |
mengbuis-oscillator
(AM) |
|
|
ECH81 |
l.f. versterker -
m.f. versterker |
|
|
EBF80 |
detector - m.f.
versterker |
|
|
EABC80 |
detectors - l.f.
versterker |
|
|
2x EL84 |
eindbuizen
(balans) |
|
|
EM34 |
afstemindicator |
| Gelijkrichter: |
|
B 250/C125 |
seleen brugcel |
| Kringen: |
|
Afgestemde h.f.: |
9 |
|
|
Afgestemde m.f.: |
11 |
| Middenfrequentie: |
|
453 kHz AM |
10,7 MHz FM |
| Gevoeligheid: |
|
< 10 µV
AM |
< 3 µV
FM |
| Uitgangsvermogen: |
|
10 Watt |
bij 10% vervorming
gemeten bij 400 Hz. |
| Netspanningen: |
|
omschakelbaar: |
110, 125, 150,
200, 220 en 250 Volt |
|
|
|
|
| Afmetingen: |
|
Breedte: 1050 mm |
|
|
|
Hoogte: 830
mm |
|
|
|
Diepte:
445 mm |
|
| Gewicht: |
|
ca. 50 kg |
(bruto, dus incl.
verpakking, 91 kg!) |
| Prijs: |
|
f 1250,- |
|
|
|
|
|
. |
|
*
*
Met dank aan P.
Boeree voor het beschikbaar
stellen van bovenstaande 3 foto's.
*
Detail uit de ERRES
folder van het seizoen 1955-1956. |
|
Service-doc. is hier
te downloaden als PDF-file. |
|
