RT - 3030



vaak beter bekend als legerset;

GRC-3030





De GRC-3030 is rond 1955 ontworpen door Van der Heem. De radioset is van 1958 tot 1970 bij de Koninklijke Landmacht in gebruik geweest. Dit was de vervanger van de WS 19.

De set werkt van 2-12 MHz in AM en telegrafie. RF vermogen: 10-12,5 W.

Voeding 24 V DC. Het gewicht bedraagt 21,5 kg en de afmetingen zijn 245 (hoog) x 475 (breed) x 295 mm (diep)

De GRC-3030 bestaat uit de volgende onderdelen:

Zend-ontvanger: RT-3030/GRC-3030
Kristal ijkoscillator: SG-3007/GRC-3030
Voedingseenheid: DY-3030/GRC-3030
Aansluitkast: NZ20Z56

Dit geheel is gemonteerd op het draagrek N60Z830 welke weer met vier schokdempers op de montageplank N60Z831 is geschroefd.

Bijbehorende onderdelen zijn: LS-3021, microfoon M29A/U en seinsleutel J-45 in tas BG-172.

De antenne toebehoren zijn dezelfde zoals deze bij de AN/GRC-9 werden gebruikt.

In de Nekaf werd deze installatie gemonteerd op het universele draagrek MT-3001.

Er bestaat ook een installatievoorschrift de TB RD 14-02 uit 1959 voor het inbouwen van deze KL/GRC-3030 in de auto, (1 ton, DAF YA-126).



voor een grotere afbeelding klik hier.

voor een grotere afbeelding klik hier.

voor een grotere afbeelding klik hier.

voor een grotere afbeelding klik hier.

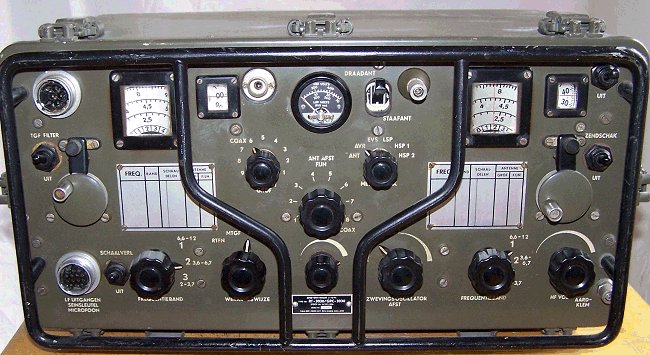

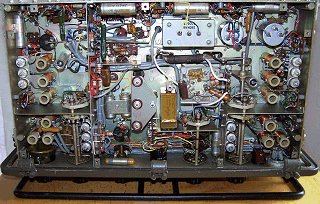

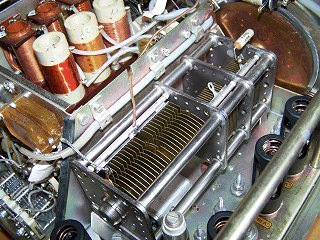

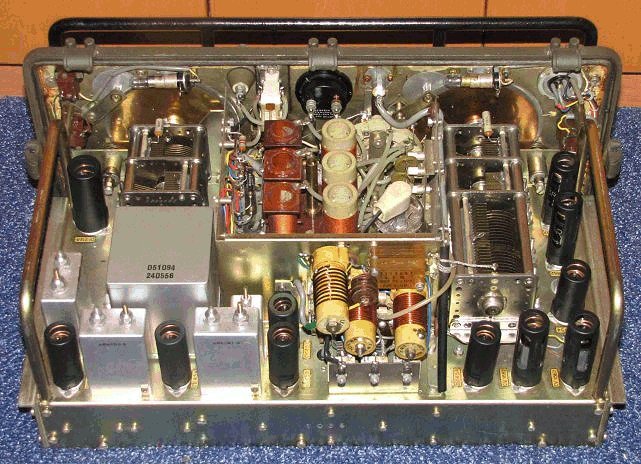

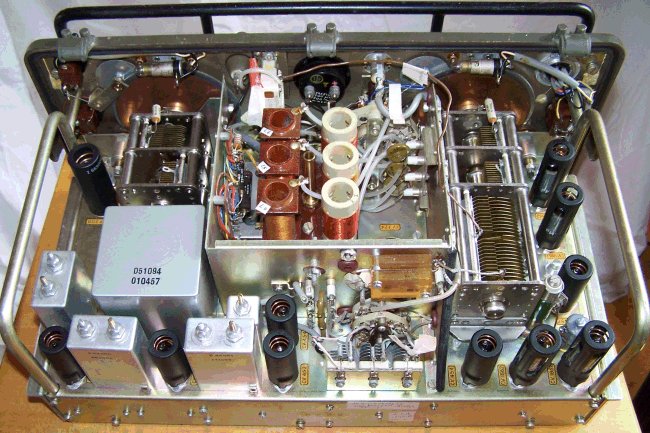

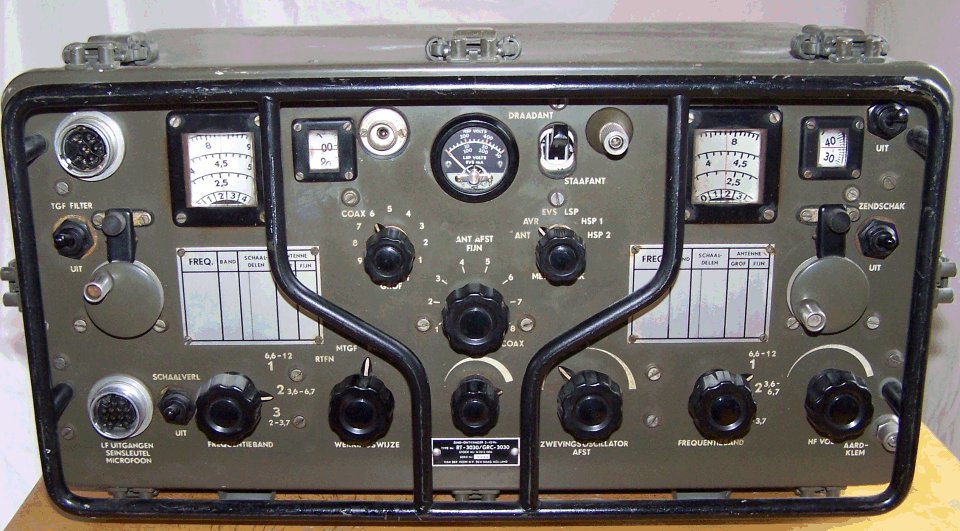

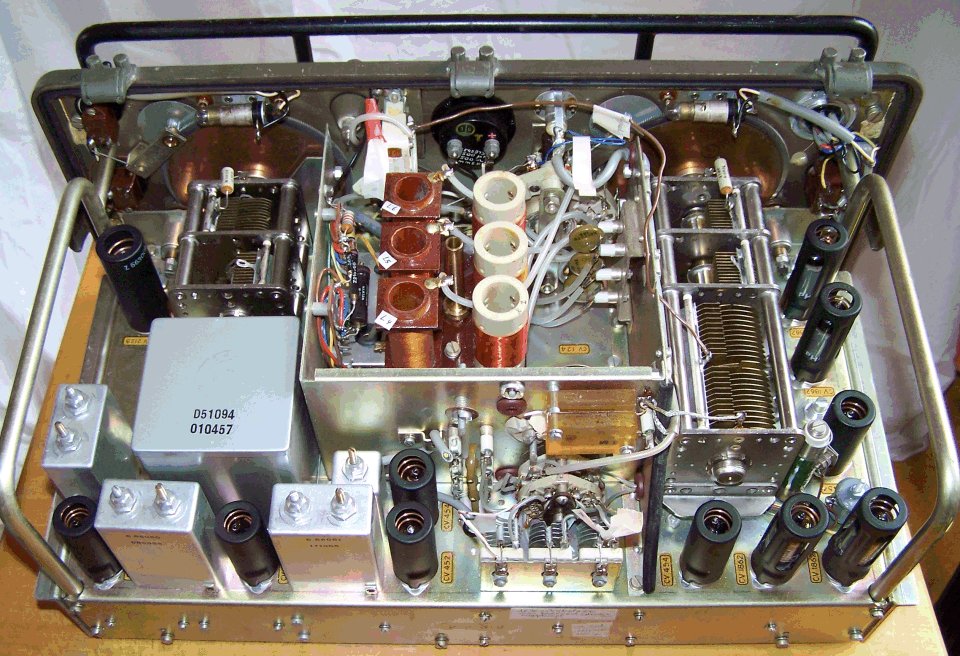

 De bovenstaande foto's zijn genomen van een apparaat, zoals ze meestal via de de dumphandel een tweede leven zijn gaan leiden. Ze zijn 'behandeld', d.w.z. tankspoel en zendbuis verwijderd, zodat ze alleen nog als ontvanger kunnen dienen. Onderstaande foto is van een 'compleet' apparaat:

Met dank aan degenen die bovenstaande foto's hebben aangeleverd.

***

Zie hier het schema als PDF-file.

De complete gebruiksaanwijzing inclusief schema's kunt u hier downloaden als PDF-file (38MB)
