  ERRES  KY 513

      Radio ontvangtoestel

1951

Radio ontvangtoestel voor gelijk- en wisselstroom. Werkt volgens het superheterodyne principe.

De KY 513 was het kleinste toestelletje van het seizoen 1951 - 1952. Bovendien was dit ook het eerste ERRES toestel, dat behalve in naturel bakeliet (dus bruin) ook in crme leverbaar was. Vier jaar later, in 1955 komt de KY 553 op de markt die in 3 kleuren leverbaar is.

Algemene Gegevens
Golfbereiken: Korte golf: 15 - 53 m
Middengolf: 175 - 585 m
Lange golf: 975 - 2020 m
Buizen: UCH42 mengbuis-oscillator
UF41 m.f. versterker
UBC41 detector-l.f. versterker
UL41 eindbuis
UY41 gelijkrichtbuis
Kringen: Afgestemde h.f.: 1
Afgestemde m.f.: 2 + 2
Middenfrequentie: 452 kHz nominaal
Gevoeligheid: < 35 V
Uitgangsvermogen: 2,2 Watt bij 10% vervorming, gemeten bij 400 Hz.
Netspanningen: 110, 127 en 220 V omschakelbaar
Afmetingen: Breedte: 320 mm
Hoogte:  200 mm
Diepte:   130 mm
Gewicht: 3,2 kg.
Prijs: f 207,50 / f 195,- na 1 juli 1952: f  160,-

zie ook:

Weeldebelasting 1951-1952

Het eerste bericht in het personeelsblad 'het V.D.H.-tje' verscheen op 8 september 1951 in nr. 290;

DE  KY 513  een goed kanspaard

Een nieuw toestel waarvan de productie in de afgelopen weken aanliep is de ERRES  KY 513. Dit is een toestel met U-buizen, dus geschikt voor gelijk- en wisselstroom. Het heeft 3 golfbereiken (15,1 - 53 m, 175 - 585 m en 1000 - 2000 m), een 13 cm luidspreker.

De schaal is bijzonder gelukkig getroffen en is voorzien van een regionale indeling. De kast is van bakeliet.

Komende week zal men met de serie-productie op de band beginnen. De KY 513 is een leuk toestel in de lage prijsklasse. Geslaagd van uiterlijk en innerlijk; een goed kanspaard.

*

*

*

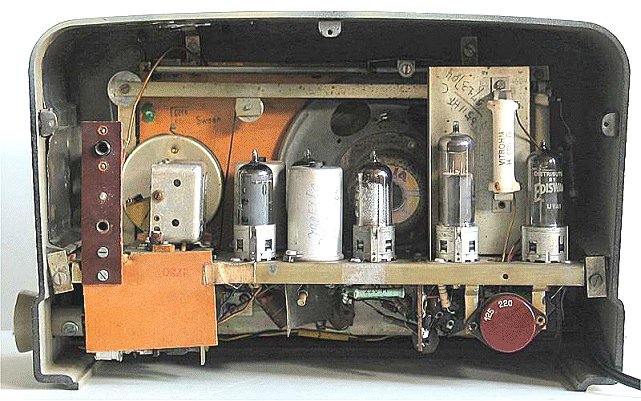

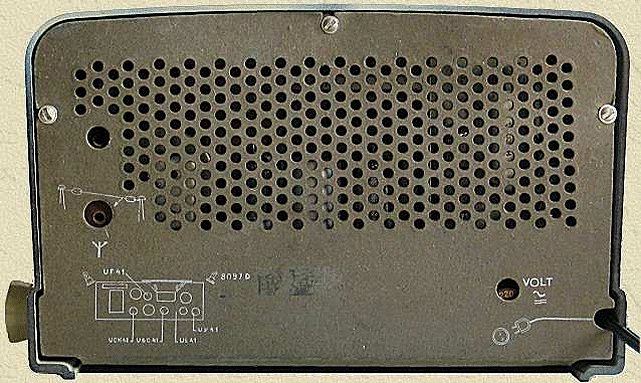

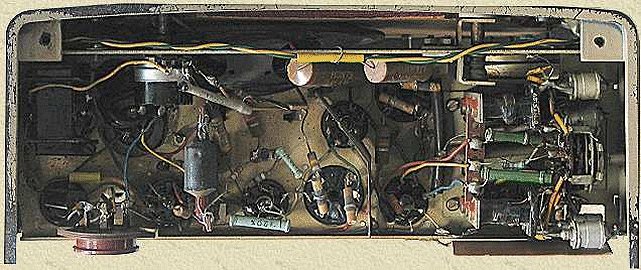

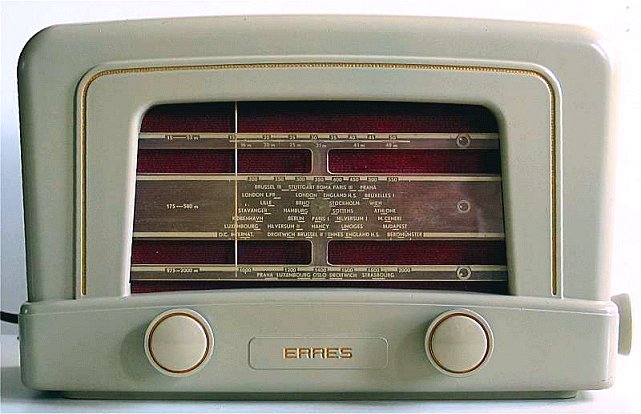

Met dank aan John Hupse voor het beschikbaar stellen van bovenstaande 4 foto's. Voor nog meer info over dit toestelletje, zie de site: http://www.hupse.eu/radio/frameset.htm?Erres_KY513.htm&ContentFrame

*

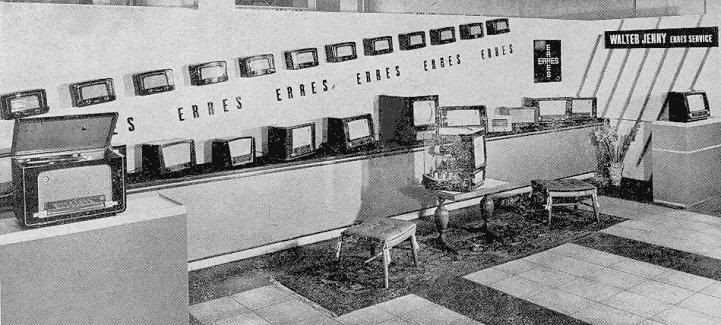

Stand, op een tentoonstelling, van de Zwitserse importeur; 12 x KY 513 aan de wand.

Dit ERRES radiootje is ontworpen en gefabriceerd bij Van der Heem, aan de Maanweg in Den Haag.

Uitgebreide service doc. van de KY 513, zonder schema, is hier te downloaden, als PDF-file. (5,2 MB)

Het schema is hier te downloaden, als PDF-file. (990 kB)

Een eenvoudige service doc., incl. schema, is hier te downloaden. (272 kB)
