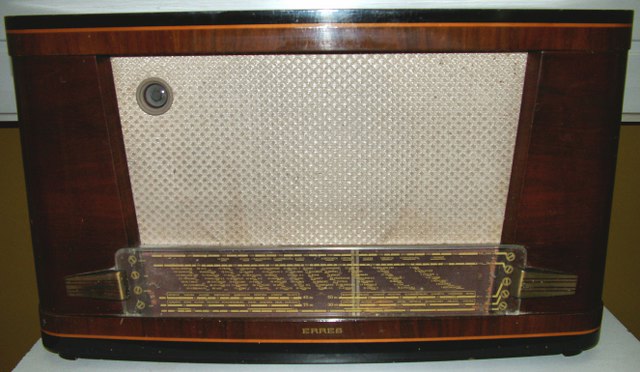

  ERRES  KY 518

      Radio ontvangtoestel

1951

Radio ontvangtoestel voor wisselstroom. Werkt volgens het superheterodyne principe.

In 1951 werden door Van der Heem een zevental nieuwe radio's uitgebracht; de KY 513, KY 514, KY 515, KY 516, KY 517, KY 518 en de KY 518M (Maritiem).

Algemene Gegevens
Golfbereiken: lange golf: 950 - 2000 m
middengolf: 175 - 580 m
korte golf I: 11 - 21 m
Bandspreiding: korte golf II: 23,8 - 26,6 m en 30,1 - 32 m
"           korte golf III: 40,5 - 50,5 m
Buizen: ECH42 mengbuis-oscillator
EBF80 m.f. versterker-detector- en AVC-diode
ECC40 l.f. versterker
EL41 eindversterker
EM34 afstemindicator
AZ41 gelijkrichtbuis
Kringen: Afgestemde h.f.: m.g. en l.g. elk 2 (bandfilters), k.g. 1
Afgestemde m.f.: 2+2
Middenfrequentie: 452 kHz nominaal
Gevoeligheid: <  20 V
Uitgangsvermogen: 2,8 W bij 5% vervorming, gemeten bij 400 Hz
Netspanningen: 6, te weten: 110, 125, 145, 200, 220 en 245 Volt
Bedieningsorganen: Aan de linker zijkant van voor naar achter: de volumeregelaar- netschakelaar; de grammofoonschakelaar- kwaliteitskiezer; de toonregelaar. Aan de rechter zijkant van voor naar achter: de afstemming; de golfbereikschakelaar.
Afmetingen: Breedte 620 mm
Hoogte 360 mm
Diepte 234 mm
Gewicht: 12,3 kg
Prijs: f 495,- vanaf 1-07-1952: f 420,-
Afwijkend voor KY 518 M
extra: EAF42 h.f. versterker
korte golf I: 10 - 20 m
korte golf II: 17 - 55 m
korte golf III: 52 - 187 m
Prijs: f 545,- vanaf 1-07-1952: f

In het personeelsblad, het VDH-tje nr. 302 van 1 december 1951, stond het volgende artikel;

Vanouds plegen wij de radiotoestellen oplopend te nummeren: klasse 8 of 9 is het hoogste nummer en derhalve het toestel waar het meeste geld, onderdelem en research aan besteed is.

Dit jaar is de KY 518 het admiraalschip van de ERRES-vloot, en la bonne heure een creatie die gezien en gehoord mag worden.

Wat het zien betreft: aan de vormgeving van dit toestel is veel zorg besteed. De kast is zeer ruim bemeten (62 x 24 x 36 cm) en heeft een bijzonder groot klankbord. Dit komt zoals bekend mag worden verondersteld de geluidskwaliteit in hoge mate ten goede. Hoewel royaal van opzet doet het toestel door zijn uiterlijk zeker niet overdadig aan. Integendeel, juist door zijn soberheid van lijn zal menigeen zich reeds tot deze ontvanger aangetrokken voelen; eenvoud is het kenmerk van het ware en verveelt niet. Ook niet op de lange duur.

De schaal is zeer duidelijk afleesbaar tegen zijn donkerrode achtergrond. De wijzer heeft een zeer grote slaglengte. Het geluid is, zoals van dit radiotoestel verwacht kan worden, zeer goed. Dankzij de luidspreker met 26 cm conus en het royale klankbord komen alle klanknuances volkomen tot hun recht.

Naast de normale 518 uit de serie, wordt vervaardigd de variant KY 518 M. de M staat voor Maritiem. Dit toestel heeft een lamp meer, nl. de hoogfrequentlamp EAF42, en een extra golfbereik van 52,1 180 m, de zogenaamde visserijband. Met dit toestel kan, dankzij de grote gevoeligheid, geluisterd worden naar de vangstberichten en praaipraatjes van de Scheveningse en Katwijkse loggers, ook al vissen deze hoog om de Noord.

De specificatie van de toestellen is:

KY 518

Zeslamps, zevenkrings superheterodyne ontvanger met KG bandspreiding en groot eindvermogen.

Geschikt voor zes wisselstroomspanningen 110/250 Volt, 50/60 Hertz.

Golfbereiken: 11 - 21 m (27.2-14.3 Mc), 175 - 580 m (1720-517 kc), 950 - 2000 m (316-150 kc)

Gespreide banden: 23,8 - 26,6 m, 30,1 - 32 m en 40,5 - 45 m

Lampen: ECH42, EBF80, ECC40, EL41, AZ41 en EM34.

Glanzend gepolitoerde noten-gefineerde kast van royale afmetingen en met duidelijk afleesbare schaal.

Gevoelige luidspreker met 26 cm conus. Stofdichte constructie.

Drievoudige afstemcondensator (elimineert fluittonen).

Vliegwielafstemming.

Middenfrequent zeefkring.

9 kc fluitfilter, rustige ontvangst van zwakke zenders waarborgend.

KY 518 M

Zeer gevoelige zevenlamps, zevenkrings ontvanger met maritieme golfband en speciale HF-lamp.

Golfbereiken: 10 - 20 m, 17 - 55 m, 50 - 185 m, 170 - 580 m en 950 - 2000 m

Gespreide banden: 23,8 - 26,6 m, 30,1 - 32 m, 40,5 - 45 m en 47 50,5 m

Lampen: EAF42 (HF-lamp), ECH42, EBF80, ECC40, EL41, AZ1 (gelijkrichtlamp) en EM34.

Verdere specificatie als KY518.



 De KY 518 is in wezen het zelfde toestel, schematisch gezien, als de KY 517. De KY 518 heeft een grotere kast en luidspreker. De luidspreker van de KY 517 is 21 cm, die van de KY 518 26cm. Het bovengenoemde "groot eindvermogen" van 2,8 Watt mogen we wel met een korreltje zout nemen, maar aan de andere kant zal de 26 cm luidspreker met hoog rendement ruimvoldoende volume produceren voor een flinke huiskamer.

Service-doc. v.d KY 518 zonder schema is hier te downloaden als PDF-file (9 MB!).

Schema van de KY 518 is hier te downloaden als PDF-file.

De KY 518 M heeft, een h.f.-buis extra en is daardoor gevoeliger; < 5V op KG.

Service-doc. v.d. KY 518 M is hier te downloaden als PDF-file.

Schema v.d. KY 518 M is hier te downloaden als PDF-file.
