Uittreksel uit de Van der
Heem folder voor bedrijfsinstallaties. Aangezien na de inval in mei 1940
er een eind kwam aan de ruim 800 particuliere Radiodistributie-bedrijven, ging
Van der Heem zich meer toeleggen op omroepinstallaties in bedrijven.
|

In het voorafgaande is een duidelijke uiteenzetting gegeven over
het wezen en doel van een omroep- en alarminstallatie, zoals Van der
Heem N.V. deze uitvoert. Naast deze algemene beschrijving is een
kort overzicht van de technische inrichting van een dergelijke
installatie zeker op zijn plaats.
Een omroep- en alarminstallatie bestaat in hoofdzaak uit vier
groepen van instrumenten en inrichtingen. Deze groepen zijn:
- Een signaalbron, waaronder is te verstaan elke inrichting, die
electrische trillingen kan opwekken, welke overeenkomen met het
gesproken woord, muziek of een hoorbare trilling.
- Een inrichting, die het mogelijk maakt, de elektrische
trillingen van een onder A. genoemde signaalbron tot de vereiste
sterkte op te voeren, d.w.z. tot die sterkte, die nodig is om de
verdere onderdelen van de installatie naar behoren te doen
werken.
- Luidsprekers, door middel waarvan de van de signaalbron
komende en naderhand versterkte trillingen weer in
geluidstrillingen van voldoende sterkte worden omgezet.
- Een leidingnet, waarmede de verbinding tussen de luidsprekers
en de onder B. genoemde versterkerinrichting tot stand wordt
gebracht.
Elk van de genoemde groepen zullen wij aan een korte beschouwing
onderwerpen.
A. DE SIGNAALBRONNEN.
Voor het omzetten van geluidstrillingen, b.v. van het gesproken
woord, in overeenkomstige electrische trillingen wordt gebruik
gemaakt van een microfoon. Een dergelijke microfoon moet natuurlijk
in staat zijn de geluidstrillingen van de spraak duidelijk en
verstaanbaar weer te geven.
Bij de V.D.H.-installatie wordt gebruik gemaakt van een zgn.
"kristalmicrofoon", die een zeer goede weergave waarborgt
en die bovendien het voordeel heeft dat er geen extra spanningsbron
nodig is, wat bij verschillende andere soorten van microfoons wel
het geval is. Een kristalmicrofoon heeft echter het nadeel, dat de
opgewekte electrische trillingen uiterst zwak zijn en eerst
aanmerkelijk moeten worden versterkt voordat ze de normale, in de
telefoontechniek gebruikelijke sterkte hebben bereikt. De hiervoor
nodige versterker, die speciaal voor dit doel is geconstrueerd,
wordt aangegeven als microfoonversterker.
Voor het geven van een signaal in de vorm van een toon van een
bepaald karakter wordt gebruik gemaakt van een inrichting, die
direct een met een gewenste toon overeenkomende electrische trilling
opwekt. Hiertoe wordt gebruik gemaakt van een z.g.
"toongenerator", dat is een inrichting, waarin
electronenbuizen (radiolampen) worden gebruikt, die, op een bepaalde
wijze geschakeld, in staat zijn een electrische trilling op te
wekken.
Om te voldoen aan het speciale doel van de installatie, n.l. het
geven van een alarmsignaal bij luchtgevaar en het geven van een
"vrijtoon" bij het eindigen van de alarmtoestand, is de
toongenerator in een bijzondere constructie uitgevoerd. De
Inspecteur van de Luchtbeschermingsdienst heeft bepaalde eisen
opgesteld betreffende de aard en de soort van alarmsignalen en
daaraan wordt geheel voldaan. Het alarm moet worden gegeven met een
"huil"- of "janktoon", dat is een toon, die in
een bepaald ritme regelmatig van hoogte verandert tussen twee
grenzen. De vrijtoon bij het eindigen van de alarmtoestand is een
toon van constante hoogte, die dus goed te onderscheiden is van de
huiltoon tijdens de alarmtoestand.
|
De in de V.D.H.-installatie gebruikte "huiltoongenerator"
van speciale constructie (Ned. octrooi aangevraagd) voldoet geheel
aan deze eisen. Het is een tamelijk ingewikkelde installatie, die
echter in de bediening uiterst eenvoudig is, zodat er geen speciaal
geoefend personeel nodig is om deze inrichting in of buiten werking
te stellen.

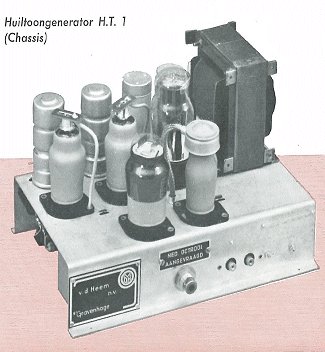

De inrichting is ook zeer klein gehouden, wat moge
blijken uit de afbeelding, die een vergelijking van de afmetingen
van de huiltoongenerator met andere onderdelen van de installatie
mogelijk maakt.
|
|
Als bijzonder voordeel van de huiltoongenerator moge nog worden
vermeld, dat er in de inrichting daarvan geen gebruik is gemaakt
van bewegende delen, die, wil men zeker zijn van een goed
functioneren, een regelmatige inspectie en controle zouden
vereisen. Door het ontbreken van bewegende delen wordt
verkregen, dat ook,, na lang buiten gebruik te zijn geweest, de
werking niet wordt geschaad. De sterkte van de door de
huiltoongenerator afgegeven trilling komt overeen met normale
telefoonsterkte en is dud gelijk aan de sterkte van de trillingen,
die van de microfoonversterker komen.
Er blijft nog de
mogelijkheid open, dat behalve het gesproken woord of een signaal,
muziek moet worden doorgegeven. Hiervoor staan verschillende
middelen ten dienste: een radiotoestel, een electrische gramofoon
of een speciale aansluiting op een telefoonlijn, waarop muziek
wordt doorgegeven. Bij een radiotoestel en een telefoonlijn is men
natuurlijk afhankelijk van de programma's, die worden doorgegeven,
waarbij het radiotoestel een ruimere keuze biedt. Toch zal het
laatste dikwijls met minder succes kunnen worden gebruikt, vooral
in een fabriek, waar electrische machines in bedrijf zijn, die
storingen kunnen verwekken, terwijl in grote steden tramstoringen
b.v. de ontvangst kunnen hinderen. Een gramofoon geeft de
mogelijkheid van een vrije keuze van het programma.
Resumerend komen dus de
volgende signaalbronnen in aanmerking:
- een microfoon met
microfoonversterker;
- een huiltoongenerator
met omschakeling op constante toon;
- een radiotoestel;
- een telefoonlijn;
- een gramofoon.
|
B. ENERGIEVERSTERKERS.
De genoemde signaalbronnen
zijn echter niet in staat om meerdere luidsprekers van voldoende
energie te voorzien, zodat tussen de bron en de
luidsprekerinstallatie een energieversterker moet worden
ingeschakeld. Een energieversterker heeft tot doel, de elektrische
trillingen van geringe sterkte, die door signaalbronnen worden
geleverd, in zodanige mate te versterken, dat weergave door middel
van een groot aantal luidsprekers mogelijk is. Hieruit volgt
onmiddellijk, dat de grootte van de versterkers met betrekking tot
het vermogen afhankelijk is van het aantal luidsprekers, waarmede de
installatie wordt uitgerust.
De energieversterker, die
samen met de onder A. genoemde apparatuur in de controle- en
bedieningsruimte wordt opgesteld, kan in courante typen in
verschillend vermogen (dus verschillende aantallen luidsprekers
worden geleverd. Als meest voorkomend kunnen wij uit de V.D.H.-serie
noemen, de versterkers voor nuttig vermogen van 15, 25, 50 en 80
Watt. Versterkers voor groter vermogen zijn ook leverbaar, doch deze
komen eerst voor projecten van zeer grote uitgebreidheid in
aanmerking.
De versterkers van de
V.D.H.-serie zijn alle zo ingericht, dat ze het volle vermogen
kunnen afgeven bij een spanning van de signaalbron (inkomende
spanning), die overeenkomt met de sterkte van normale
telefoonsignalen (normaal niveau). Met behulp van een schakelaar kan
naar keuze worden aangesloten op vier van de onder A. genoemde
signaalbronnen. Onder bepaalde omstandigheden kan het nodig zijn de
klank te corrigeren, wat mogelijk is door middel van de, in de
versterker aangebrachte toon- of timbre-regelaar.
|

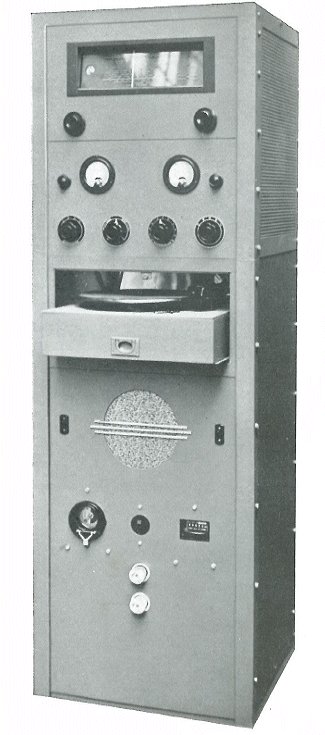

Bovenstaande installatie was omstreeks 1940 in
gebruik bij de Dr. v.d. Berg-stichting in Noordwijk.
|
C. LUIDSPREKERS.

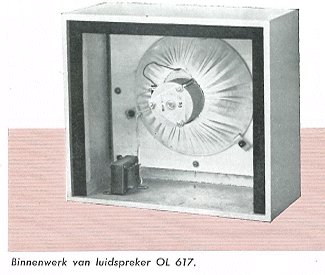

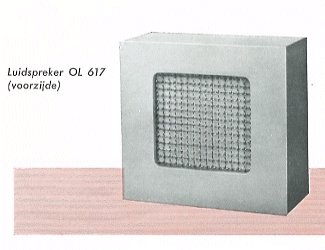

Als luidspreker wordt in
het V.D.H.-omroepsysteem een electrodynamische luidspreker met een
zeer krachtige permanente maagneet toegepast, waardoor de
gevoeligheid van het systeem zeer groot is. De luidsprekersystemen
zijn in houten kastjes gemonteerd. Keuze uit enige kastjes is
mogelijk, zodat het uiterlijk van de luidspreker in
overeenstemming kan worden gebracht met de aankleding van de
ruimte, waarin hij moet worden aangebracht.
|

|
 |
Het aantal luidsprekers,
dat in een gebouw moet worden gebruikt, is afhankelijk van het
aantal vertrekken en van het lawaai, dat gewoonlijk in deze
ruimten heerst. Er wordt gerekend, dat de luidsprekers gemiddeld
een vermogen van 1 Watt opnemen, zodat het zonder meer mogelijk
is, het vereiste versterkervermogen te bepalen, wanneer het aantal
luidsprekers bekend is.
D. LEIDINGEN.
Voor de installatie zijn
leidingen nodig, die van het centrale punt, waar de versterker met
verdere apparatuur is opgesteld, uitgaan naar de verschillende
luidsprekers. In sommige gevallen verdient het aanbeveling, de
luidsprekers in enkele groepen te verdelen, die naar keuze kunnen
worden ingeschakeld.
Voor de leidingen wordt
bij voorkeur gebruik gemaakt van aders met een koperdoorsnede van
2,5 mm˛. De leiding kan bestaan uit een dubbeladerige loodkabel,
al dan niet gepantserd, of uit RA-draad, in buizen getrokken. Bij
de afwerking moet er op worden gerekend, dat de leidingen
overeenkomen met normale sterkstroomleidingen, zodat de voor deze
leidingen geldende installatievoorschriften in acht dienen te
worden genomen.
Van der Heem N.V.,
fabrikante der Erres-radiotoestellen, stofzuigers en installaties
voor radio-centralen, beschikt op het gebied van omroep- en
alarminrichtingen over een grote ervaring. Gebruikers van een
dergelijke installatie kunnen zich van een royale service
verzekerd houden.
|

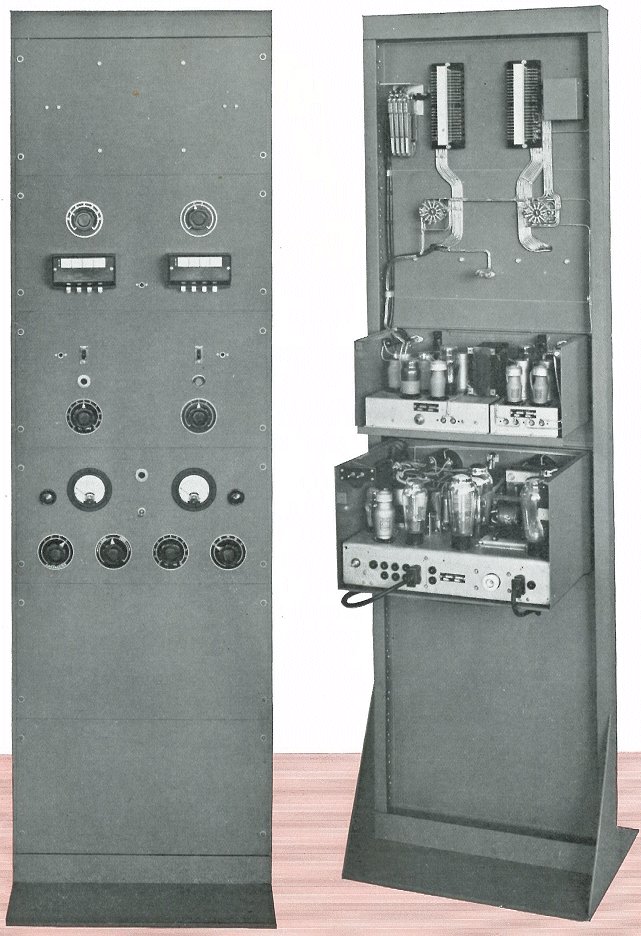

Complete omroep- en alarminstallatie met
microfoonversterker, huiltoongenerator, energieversterker en volledige
schakelinrichting, ook voor afstandsbediening. (Rijks
Telefoon en Telegraaf kantoor, Rotterdam)
|
