ERRES KY 584
Radio ontvangtoestel
1958 |
|
|
Radio ontvangtoestel voor
wisselstroom. Werkt volgens het superheterodyne principe.
In de folders van R.S.
Stokvis werd dit toestel 'Super 4' genoemd. Het
is een van de toestellen uit de 'Dirigenten reeks'. De andere
toestellen zijn; KY 583 (Super 3),
KY 585 (Super 5), KY 586 (Super 6) en
KY 587 (Super 7). |
|
Algemene
Gegevens |
| Golfbereiken: |
|
FM: |
86 -
101 MHz |
|
|
Korte
golf: |
16 -
51 m |
|
|
Middengolf: |
185 -
575 m |
|
|
Lange
golf: |
1000 -
2000 m |
| Buizen: |
|
ECC85 |
FM-eenheid |
|
|
ECH81 |
mengbuis
- oscillator |
|
|
EF89 |
mf-versterker |
|
|
EABC80 |
detectors
- lf-versterker |
|
|
EL84 |
eindbuis |
|
|
EZ81 |
gelijkrichter |
|
|
EM84 |
afstemindicator |
| Kringen: |
|
Afgestemde
h.f.: |
AM: 6,
FM: 2 |
|
|
Afgestemde m.f.: |
AM: 4,
FM: 6 |
| Middenfrequentie: |
|
AM:
453 kHz |
FM:
10,7 MHz |
| Gevoeligheid: |
|
MG:
< 6 µV |
FM:
< 2 µV, gem. bij 50 mW uitg.verm. |
| Uitgangsvermogen: |
|
2 Watt |
bij
10% vervorming gemeten bij 400 Hz |
| Netspanningen: |
|
omschakelbaar: |
110,
125, 150, 200, 220 en 250 Volt |
| Opgenomen
vermogen: |
|
49
Watt |
|
| Afmetingen: |
|
Breedte:
456 mm |
|
|
|
Hoogte:
295 mm |
|
|
|
Diepte:
227 mm |
|
| Gewicht: |
|
11,7
kg |
|
| Prijs: |
|
f
254,- |
|
.
|
|

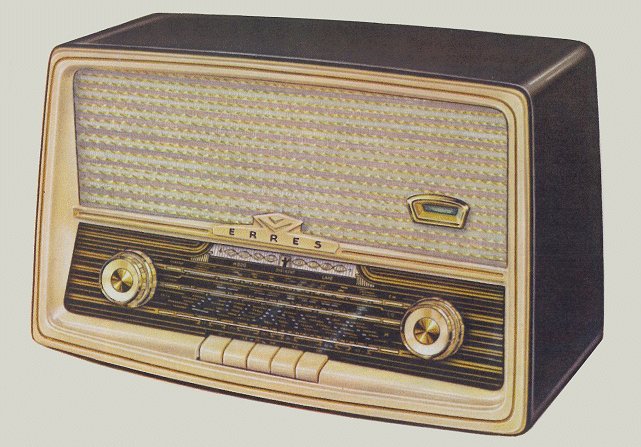

afbeelding uit
folder
*** |
|
Service doc. van de KY 584
is hier te downloaden, als PDF-file.
|
|
